機能
- モデルデータ(*.mcb）以外のファイル形式のデータを取得します。
- 予め開いておいたファイルに取り込みます。
経路
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [MIDAS MCT ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [Nodal Results (for GTS)]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [AutoCAD DXF ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [SAP2000(V6、V7) ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [SAP2000(V8) ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [STAAD2000 ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [STAAD2002 ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [MSC.Nastran ファイル]
メインメニュー： [ファイル] > [外部ファイル読み込み] グループ > [Lusas DAT File]
Input 入力
-
MIDAS MCT ファイル
MCTファイルの読み込み（midas Civilテキスト入力ファイル）
-
Nodal Results (for GTS)
midas GTS-NX から midas Civil-NX へ 節点バネ支持の多重線形機能を読み込むことができます。
-
AutoCAD DXF ファイル

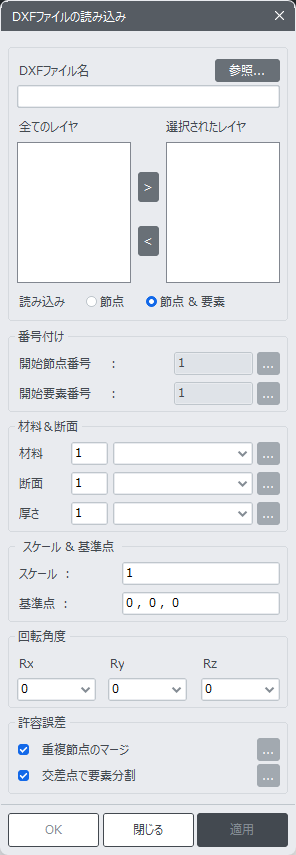

AUTOCAD DXF ファイルの読み込み
1. レイヤー分類
レイヤー別に選択して、モデリングに統合できます。
寸法線、詳細などが含まれた図面でも別途の修正なしにモデルを作成することができます。

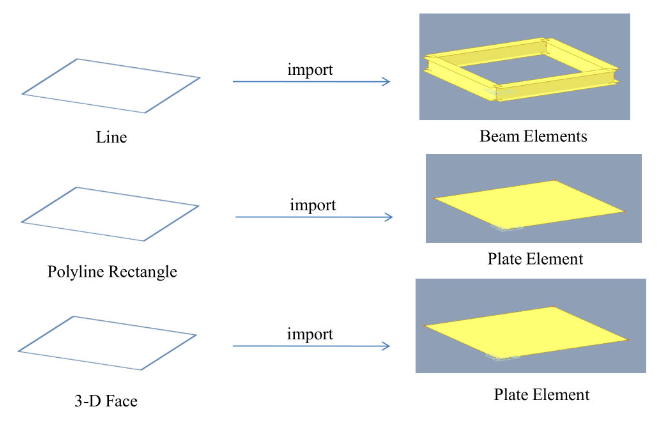

2. 読込み可能なオブジェクト
線と面を読み込みできます。 線は梁要素、面は板要素として読み込みます。
3. ポリラインから板要素に変換
3角形または4角形を形成するポリラインに対しては、板要素として読み込まれます。
4. 読み込みエラーの処理
DXFファイルを読み込みするときに、モデルをレイヤー別に作成できます。
DXFファイルの読み込み中に要素形状のエラー（例えば、節点重複）が発生した場合でも、プログラム
がエラーのある部分を無視するため、読み込みを実行することができます。
メッセージ ウィンドウに次のエラー メッセージが表示されます。
「WARNING」Invalid Node(No.XX)が省略されました！
「WARNING」Invalid Element(No.XX)が省略されました
ポリラインを取得できません。 ポリラインをラインに分割します。
多角形、三角形、長方形など様々なポリラインタイプを板要素としてmidas Civil-NX に取り込む
ことができ、板要素を厚板タイプで取り込むことができます。(DOFドリリングなし)
-
SAP2000 (V6, V7) File
Convert a fn.s2k file (SAP2000 data file) into an MCT text input file of midas Civil. The fn.s2k file is created by *.s2k Export in SAP2000.
The limitations of converting a SAP2000 file into a midas Civil data file are as follows
fn.s2k ファイル（SAP2000 データファイル）を midas Civil-NX の MCT テキスト入力ファイルに変換します。 fn.s2kファイルはSAP2000から*.s2k Exportで生成されます。
SAP2000ファイルを midas Civil-NX データファイルに変換する際の制限事項は以下の通りです。
|
SAP2000 コマンド |
詳細コマンド |
変換可否 |
制限事項 |
midas Civil-NX の機能 |
|---|---|---|---|---|
| System | DOF | O | - | 解析モデルの基本設定 |
| LENGTH, FORCE | O | - | 単位系 | |
| CYC | O |
Harmonic Steady-State Analysisの場合 |
- | |
| COORDINATE | - | O | - | - |
| JOINT | - | O | - | 節点テーブル |
| LOCAL | ANG | O | - | 節点座標系 |
| AXVEC, PLVEC | O | - | 節点座標系 | |
| RESTRAINT | - | O | - | 支持条件 |
| CONSTRAINT (1) | - | O | - | 剛体連結 |
| WELD | - | X | - | - |
| PATTERN | - | O | - | - |
| SPRING | - | O | - | - |
| MASS | - | O | - | - |
| MATERIAL (2) | Isotropic | O | - | 材料 |
| Orthotropic | O |
1軸のみ考慮して変換 |
材料 | |
| Anisotropic | O |
1軸のみ考慮して変換 |
材料 | |
| FRAME SECTION (3) | Prismatic R, P, B, C, T, A, I, L, 2L Shape Section | O | - | 断面 |
| Prismatic General Section | O | - | 断面 | |
| Prismatic Database Section | X | - | - | |
| Nonprismatic Section | O | - | 断面 | |
| SHELL SECTION | - | O | - | 厚さ |
| NLPROP (4) | - | O | - |
節点バネ支持 弾性連結要素 |
| FRAME | GEN, DEL | O | - | 要素テーブル |
| LOCAL, ANG, PLVEC | O | - | 要素テーブル | |
| IOFF, JOFF | O | - | 梁要素の端部剛域設定 | |
| RIGID (5) | O |
1.0以外の値は考慮できないので、1.0に変換 |
梁要素の端部剛域設定 |
|
| IREL, JREL | O | - | 梁要素の端部結合条件 | |
| SHELL | GEN, DEL | O | - | 要素テーブル |
| PLVEC, ANG | X | - | - | |
| PLANE | GEN, DEL | O | - | 要素テーブル |
|
3, 4節点要素 |
O | - | 要素テーブル | |
|
9節点要素 |
X | - | - | |
| MATANG | X | - | - | |
| ASOILD | GEN, DEL | O | - | 要素テーブル |
|
3, 4節点要素 |
O | - | 要素テーブル | |
|
9節点要素 |
X | - | - | |
| MATANG, ARC | X | - | - | |
| SOILD | GEN, DEL | O | - | 要素テーブル |
|
6, 8節点要素 |
O | - | 要素テーブル | |
| MATANG | X | - | - | |
| NLLINK (6) |
1節点要素 |
O | - | 節点バネ支持 |
|
2節点要素 |
O | - | 弾性連結要素 | |
| MATTEMP | - | X | - | - |
| RETTEMP | - | O | - | - |
| PRESTRESS | - | O | - | プレストレス梁荷重 |
| LOAD | FORCE | O | - | 節点荷重 |
|
RESTRAINT DISPLACEMENT |
O | - | 支点の強制変位 | |
|
SPRING DISPLACEMENT |
O |
MIDASでは一致するコマンドがない。 最も類似した支点強制変位荷重に変換 |
支点の強制変位 | |
|
GRAVITY (Beam) |
O | - | 梁要素荷重 | |
|
GRAVITY (Shell) |
O | - | 圧力荷重 | |
| GRAVITY (Plane / Asoild / Soild) | X | - | - | |
| CONCENTRATED SPAN | O | - | 梁要素荷重 | |
| DISTRIBUTED SPAN | O | - | 梁要素荷重 | |
| PRESTRESS | O | - | プレストレス梁荷重 | |
| UNIFORM | O | - | 圧力荷重 | |
| SURFACE PRESSURE | O | - | 圧力荷重 | |
| PORE PRESSURE | X | - | - | |
| TEMPERATURE | O | - |
要素温度荷重 温度勾配荷重 |
|
| ROTATE | X | - | - | |
| PDFORCE | - | O | - | INIFORCE |
| PDELTA | - | O | - | Pデルタ解析制御 |
| MODES | N, CUT, TOL | O | - | 固有値解析制御 |
| RITZ | O | - | 固有値解析制御 | |
| SHIFT | X | - | - | |
| NLLINK | X | - | - | |
| FUNCTION | - | O |
ファイルを利用したFUNCTIONは、該当ファイルが*.s2kと同じフォルダ内にある必要があります |
応答スペクトル 時刻歴荷重 |
| SPEC | NAME, ANG, DAMP, F1, F2, DIRF, MODC (CQC, SRSS, ABS) | O | - | 応答スペクトル |
| MODC (GMC) | X | - | - | |
| HISTORY | Linear Transient / Periodic Analysis | O | - | 時刻歴荷重ケース |
| Nonlinear Transient Analysis | X | - | - | |
| Acceleration Data | O | - | 静的荷重制御データ | |
| Load Data (7) | O | - | 時刻歴節点荷重制御データ | |
| LANE | - | O | - | 車線 |
| VEHICLE | DB Vechicle | O | - | 車両荷重 |
| User Define Vechicle | O |
変換が不可能なためDB-24荷重に変換した後、警告メッセージを出力する |
車両荷重 | |
| VEHICLE CLASS | - | O | - | 車両グループ |
| BRIDGE REPONSE | - | X | - | - |
| MOVING LOAD | NAME, RF, CLASS, LANE, LMIN, LMAX, SF | O | - | 移動荷重ケース |
| CALC | O | - | 移動荷重制御 | |
| TOL, SET | X | - | - | |
| COMBO | - | O | - | 荷重組合わせ |
-
SAP2000 (V8) ファイル (Nonlinear)
対象ファイル：SAP2000(V8)のExportで生成された、*.s2kファイルを変換することができます。
SAP2000(V8)ファイルを midas Civil-NX データファイルに変換する際の制限事項は以下の通りです。
| Contents | Table | Conversion | midas Civil-NX | Remarks |
|---|---|---|---|---|
| Joint | Summary-Joint Assingments | O | - | |
| Joint Coordinates | O | 節点テーブル | ||
| Joint Restraint Assignments | O | 支持条件 | ||
| Joint Local Axes Assignments 1 Typical | O | 節点座標系 | ||
| Joint Local Axes Assignments 2 Advanced | O | 節点座標系 | ||
| Joint Pattern Assignments (1) | O | - | ||
| Joint Pattern Definitions (1) | O | - | ||
| Joint Spring Assignments 1 Uncoupied | O | 節点バネ支持 | ||
| Joint Spring Assignments 2 coupied | O |
汎用バネ支持 汎用バネ支持タイプ |
||
| Joint Panel Zone Assignments | X |
該当事項なし |
||
| Frame | Summary-Frame Assignments | O | - | |
| Connectivity-Frame/Cable | O | 要素テーブル | ||
| Frame Cable Assignments | X | - | ||
| Frame Design Procedures | X | - | ||
| Frame Insertion Point Assignments | O | 断面 | ||
| Frame Local Axes Assigments 1 Typical | O | 要素テーブル | ||
| Frame Local Axes Assignments 2 Advanced | O | 要素テーブル | ||
| Frame Material Temperatures | X |
該当事項なし |
||
| Frame NL Hinge Assignments | X | - | ||
| Frame Offset Along Length Assignments (2) | O | 梁要素の端部剛域設定 | ||
| Frame Output Station Assignments | X |
該当事項なし |
||
| Frame P-Delta Force Assignments | O | INFORCE | ||
| Frame Prestress 1 Patterns | O | プレストレス梁荷重 | ||
| Frame Prestress 2 Load Multipliers | O | プレストレス梁荷重 | ||
| Frame Property Modifiers | O | SECT-SCALE | ||
| Frame Reference Temperatures | O | 要素温度荷重 | ||
| Frame Release Assignments 1 General (3) | O | 梁要素の端部結合条件 | ||
| Frame Release Assignments 2 Partial Fixity (3) | △ | 梁要素の端部結合条件 | ||
| Frame Spring Assignments (4) | △ | 節点バネ支持 | ||
| Frame Auto Subdivision Assignments | X |
該当事項なし |
||
| Frame Tension And Compression Limits | X | - | ||
| Area | Summary Area Assignments | O | - | |
| Connectivity Area (5) | O | 要素テーブル | ||
| Area Auto Mesh Assignments | X |
該当事項なし |
||
| Area Local Axes Assignments 1 Typical (6) | X |
不定義 |
||
| Area Local Axes Assignments 2 Advanced (6) | X |
不定義 |
||
| Area Material Temperatures | X |
該当事項なし |
||
| Area Reference Temperatures | O | 要素温度荷重 | ||
| Area Spring Assignments (5) | △ | 節点バネ支持 | ||
| Soild | Summary Soild Assignments | O | - | |
| Connectivity Soild | O | 要素テーブル | ||
| Soild Local Axes Assignments 1 Typical (6) | X |
不定義 |
||
| Soild Local Axes Assignments 2 Advanced (6) | X |
不定義 |
||
| Soild Material Temperatures | X |
該当事項なし |
||
| Soild Property Assignments | X |
該当事項なし |
||
| Soild Property Definitions | X |
該当事項なし |
||
| Soild Reference Temperatures | O | 要素温度荷重 | ||
| Soild Spring Assigments (4) | X |
不定義 |
||
| Soild Auto Mesh Assignments | X |
該当事項なし |
||
| Link | Summary Link Assigments | O | - | |
| Connectivity Link | O |
弾性連結要素 汎用リンク |
||
| Link Local Axes Assignments 1 Typical | O |
弾性連結要素 汎用リンク |
||
| Link Local Axes Assignments 2 Advanced | O |
弾性連結要素 汎用リンク |
||
| Link Property Definitions 01 General | O | NL-PROP | ||
| Link Property Definitions 02 Linear | O | NL-PROP | ||
| Link Property Definitions 03 MultiLinear | X |
該当事項なし |
||
| Link Property Definitions 04 Damper | O | NL-PROP | ||
| Link Property Definitions 05 Gap | O | NL-PROP | ||
| Link Property Definitions 06 Hook | O | NL-PROP | ||
| Link Property Definitions 07 Rubber Isolator | O | NL-PROP | ||
| Link Property Definitions 08 Sliding Isolator | O | NL-PROP | ||
| Link Property Definitions 09 Plastic (Wen) | O | NL-PROP | ||
| Link Property Definitions 10 Plastic (Kinematic) | X |
該当事項なし |
||
| Link Property Assignments | O | NL-PROP | ||
| Program Control | O | 単位系 | ||
| Material | Material Properties 1 General | O | 要素テーブル | |
| Material Properties 2 Advanced | △ | 要素テーブル | Anisotropic | |
| Material Properties 3 Design Steel | X | - | ||
| Material Properties 4 Design Concrete | X | - | ||
| Material Properties 5 Design Aluminum | X | - | ||
| Material Properties 6 Design ColdFormed | X | - | ||
| Section | Frame Section Assignments | O | 断面 | |
| Frame Seciton Properties 1 General | O |
断面 SECT-SCALE |
||
| Frame Section Properties 2 Concrete | X | - | ||
| Frame Section Properties 3 Concrete Beam | X | - | ||
| Frame Section Properties 4 Auto Select | X | - | ||
| Frame Section Properties 5 Nonprismatic | △ | 断面 | Sect. SCALE | |
| Thickness | Area Section Properties | O | 厚さ | |
| Area Stiffness Modifiers | X |
該当事項なし |
||
| Static Load Case | Joint Loads - Force | O | 節点荷重 | |
|
Joint Loads - Ground Displacement |
O |
支点の強制変位 |
|
|
|
Frame Loads - Distributed |
O |
要素（梁要素荷重） |
|
|
|
Frame Loads - Gravity (7) |
O |
要素（梁要素荷重） |
SelfModifier |
|
|
Frame Loads - Point |
O |
要素（梁要素荷重） |
|
|
|
Frame Loads - Temperature (8) |
O |
要素温度荷重 温度勾配荷重 節点温度荷重 |
Joint Pattern |
|
|
Area Loads - Gravity (7) |
O |
圧力荷重 |
SelfModifier |
|
|
Area Loads - Pore Pressure |
X |
該当事項なし |
|
|
|
Area Loads - Rotate |
X |
該当事項なし |
|
|
|
Area Loads - Surface Pressure |
O |
- |
|
|
|
Area Loads - Temperature (8) |
O |
要素温度荷重 温度勾配荷重 |
|
|
|
Area Loads - Uniform To Frame |
X |
Data不足 |
FLOADTYPE FLOORLOAD |
|
|
Area Loads - Uniform |
O |
圧力荷重 |
Joint Pattern |
|
|
Area Loads - Wind Pressure Coefficients |
X |
不定義 |
|
|
|
Solid Loads - Gravity (7) |
X |
不定義 |
SelfModifier |
|
|
Solid Loads - Pore Pressure |
X |
該当事項なし |
|
|
|
Solid Loads - Surface Pressure |
X |
不定義 |
|
|
|
Solid Loads - Temperature (8) |
O |
要素温度荷重 温度勾配荷重 |
|
|
|
Link Loads - Gravity (7) |
X |
該当事項なし |
|
|
|
Case - Static 1 - Load Assignments |
O |
静的荷重 |
|
|
|
Load Case Definitions |
O |
静的荷重 |
|
|
| Moving Load Case |
Bridge Loads 1 - Lane Definitions |
O |
車線 |
Both Independent |
|
Bridge Loads 2 - Standard Vehicles |
O |
車両荷重 |
|
|
|
Bridge Loads 3 - General Vehicles 1 |
O |
車両荷重 |
|
|
|
Bridge Loads 4 - General Vehicles 2 |
O |
車両荷重 |
|
|
|
Bridge Loads 5 - Vehicle Classes |
O |
車両グループ |
|
|
|
Bridge Loads 6 - Bridge Response |
O |
移動荷重制御 |
|
|
|
Case - Moving Load 1 - Lane Assignments |
O |
移動荷重ケース |
|
|
|
Case - Moving Load 2 - Lanes Loaded |
O |
移動荷重ケース |
|
|
|
Case - Moving Load 3 - MultiLane Factors |
O |
移動荷重ケース |
|
|
| Eigen Value Problem |
Combination Definitions |
O |
荷重組合わせ |
Load Case |
|
Masses 1 - Mass Source |
O |
荷重を質量に変換 |
|
|
|
Masses 2 - Assembled Joint Masses |
X |
解析後生成 |
|
|
|
Joint Added Mass Assignments |
O |
節点質量 |
|
|
|
Frame Added Mass Assignments (9) |
O |
節点質量 |
|
|
|
Area Added Mass Assignments (9) |
O |
節点質量 |
|
|
|
Case - Modal 1 - General |
O |
固有値解析制御 |
|
|
|
Case - Modal 2 - Load Assignments - Eigen |
X |
該当事項なし |
|
|
|
Case - Modal 3 - Load Assignments - Ritz |
O |
固有値解析制御 |
|
|
| Response Spectrum Analysis |
Function - Response Spectrum - BOCA96 |
X |
該当事項なし |
|
|
Function - Response Spectrum - EuroCode8 |
O |
応答スペクトル |
|
|
|
Function - Response Spectrum - From File |
X |
該当事項なし |
|
|
|
Function - Response Spectrum - IBC2000 |
O |
応答スペクトル |
|
|
|
Function - Response Spectrum - NBCC95 |
O |
応答スペクトル |
|
|
|
Function - Response Spectrum - NEHRP97 |
X |
該当事項なし |
|
|
|
Function - Response Spectrum - NZS4203 |
X |
該当事項なし |
|
|
|
Function - Response Spectrum - UBC94 |
O |
応答スペクトル |
|
|
|
Function - Response Spectrum - UBC97 |
O |
応答スペクトル |
|
|
|
Function - Response Spectrum - User |
O |
応答スペクトル |
|
|
|
Case - Response spectrum 1 - General (10) |
O |
SPEC-CTRL 応答スペクトル荷重ケース |
|
|
|
Case - Response spectrum 2 - Load Assignments (10) |
O |
応答スペクトル荷重ケース |
|
|
|
Case - Response spectrum 3 - Interpolated Damping |
X |
該当事項なし |
|
|
|
Case - Response spectrum 4 - Proportional Damping |
X |
該当事項なし |
|
|
|
Case - Response spectrum 5 - Damping Overrides |
X |
該当事項なし |
||
| Analysis |
Analysis Case Definitions |
O |
解析オプション |
|
|
Active Degrees of Freedom |
O |
解析モデルの基本設定 |
|
|
|
Case - Static 2 - Nonlinear Load Application |
X |
該当事項なし |
|
|
|
Case - Static 3 - Nonlinear Stage Information |
X |
Data不足 |
施工ステージの設定 |
|
|
Case - Static 4 - Nonlinear Parameters |
X |
Data不足 |
施工ステージの設定 非線形解析制御 |
|
|
Case - Direct History 1 - General (11) |
O |
荷重ケース |
|
|
|
Case - Direct History 2 - Load Assignments |
O |
地震荷重制御データ 時刻歴節点荷重制御データ |
|
|
|
Case - Direct History 3 - Proportional Damping |
O |
荷重ケース |
|
|
|
Case - Direct History 4 - Integration Parameters |
X |
該当事項なし |
|
|
|
Case - Direct History 5 - Nonlinear Parameters |
O |
荷重ケース |
|
|
|
Case - Modal History 1 - General |
O |
荷重ケース |
|
|
|
Case - Modal History 2 - Load Assignments |
O |
地震荷重制御データ 時刻歴節点荷重制御データ |
|
|
|
Case - Modal History 3 - Interpolated Damping |
X |
該当事項なし |
|
|
|
Case - Modal History 4 - Proportional Damping |
O |
荷重ケース |
|
|
|
Case - Modal History 5 - Damping Overrides |
O |
荷重ケース |
|
|
|
Case - Modal History 6 - Nonlinear Parameters |
O |
荷重ケース |
|
|
|
Case - Buckling 1 - General (12) |
O |
座屈解析制御 |
|
|
|
Case - Buckling 2 - Load Assignments |
O |
座屈解析制御 |
|
|
|
Case - Steady State 1 - General |
X |
|
|
|
|
Case - Steady State 2 - Load Assignments |
X |
|
|
|
| Rigid Link |
Joint Constraint Assignments (13) |
O |
剛体連結 |
|
|
Constraint Definitions - Beam |
△ |
剛体連結 |
Auto Axes |
|
|
Constraint Definitions - Body |
O |
剛体連結 |
|
|
|
Constraint Definitions - Diaphragm |
△ |
剛体連結 |
Auto Axes |
|
|
Constraint Definitions - Equal |
O |
剛体連結 |
|
|
|
Constraint Definitions - Line |
O |
剛体連結 |
|
|
|
Constraint Definitions - Local |
X |
該当事項なし |
|
|
|
Constraint Definitions - Plate |
△ |
剛体連結 |
Auto Axes |
|
|
Constraint Definitions - Rod |
△ |
剛体連結 |
Auto Axes |
|
|
Constraint Definitions - Weld |
O |
剛体連結 |
|
|
| Lateral Load (Wind) |
Auto Wind - ASCE7-88 |
X |
該当事項なし |
|
|
Auto Wind - ASCE7-95 |
X |
該当事項なし |
|
|
|
Auto Wind - ASCE7-98 |
O |
WIND |
|
|
|
Auto Wind - BOCA96 |
X |
該当事項なし |
|
|
|
Auto Wind - BS6399-95 |
X |
WIND |
|
|
|
Auto Wind - NBCC95 |
O |
WIND |
|
|
|
Auto Wind - UBC94 |
X |
該当事項なし |
|
|
|
Auto Wind - UBC97 |
O |
WIND |
|
|
|
Auto Wind - User |
X |
該当事項なし |
|
|
|
Auto Wind Exposure For Horizontal Diaphragms |
X |
該当事項なし |
|
|
|
Auto Wind Loads To Groups |
X |
該当事項なし |
|
|
|
Auto Wind Loads To Horizontal Diaphragms |
X |
該当事項なし |
|
|
|
Auto Wind Loads To Joints |
X |
該当事項なし |
||
| Lateral Load (Seismic) |
Auto Seismic - BOCA96 |
X |
該当事項なし |
|
|
Auto Seismic - IBC2000 |
X |
Data不足 |
Seismic Group |
|
|
Auto Seismic - NBCC95 |
O |
SEIS |
|
|
|
Auto Seismic - NEHRP97 |
X |
該当事項なし |
|
|
|
Auto Seismic - UBC94 |
X |
該当事項なし |
|
|
|
Auto Seismic - UBC97 |
O |
SEIS |
|
|
|
Auto Seismic - UBC97 Isolated |
X |
該当事項なし |
|
|
|
Auto Seismic - User Coefficient |
X |
該当事項なし |
|
|
|
Auto Seismic - User Loads |
X |
該当事項なし |
|
|
|
Auto Seismic Eccentricity Overrides |
X |
該当事項なし |
|
|
|
Auto Seismic Loads To Groups |
X |
該当事項なし |
|
|
|
Auto Seismic Loads To Horizontal Diaphragms |
X |
該当事項なし |
|
|
|
Auto Seismic Loads To Joints |
X |
該当事項なし |
|
|
| Time History Functions |
Function - Time History - Cosine |
X |
該当事項なし |
|
|
Function - Time History - From File |
O |
時刻歴荷重 |
|
|
|
Function - Time History - Ramp |
X |
該当事項なし |
|
|
|
Function - Time History - Sawtooth |
X |
該当事項なし |
|
|
|
Function - Time History - Sine |
X |
該当事項なし |
|
|
|
Function - Time History - Triangular |
X |
時刻歴荷重 |
|
|
|
Function - Time History - User |
O |
該当事項なし |
|
|
|
Function - Time History - User Periodic |
X |
該当事項なし |
||
| Group |
Groups 1 - Definitions |
X |
- |
|
|
Groups 2 - Assignments |
X |
Data不足 |
要素グループ 境界グループ |
|
|
Groups 3 - Masses and Weights |
X |
- |
|
<解説>
1. JOINT PATTERN
(1) 現在は、要素温度荷重, 温度勾配 及び 梁断面温度荷重に適用されます。
2. BEAM END OFFSET
(1) 剛性係数関数なし（完全剛性オフセットに変換）
3. BEAM END RELEASE
(1) SAPは部分固定性を剛性で入力するのに対し、MIDASはフレームリリースの場合は比率で入力します（FullFixityに変換）
4. ELEMENT SPRING
(1) Frame Spring Assignment : Node Spring に変換
(2) Area Spring Assignment :Node Spring に変換 (face #5, #6の場合のみ (∵ local axes))
(3) Solid Spring Assignment : local axes が定義されていないため変換不可
5. AREA ELEMENT
| SAP2000 Ver. 8.0.8 | midas Civil-NX | その他 | |||
| Section Type | Sub Type | Element | Type | ||
| Shell | Shell | Thick | Plate (5-1) | Thick | |
| Thin | Thin | ||||
| Membrane | Plane Stress (5-2) | ||||
| Plate | Thick | Plate | Thick |
要素特性一致 |
|
| Thin | Thin | ||||
| Plane | Stress | Plane | Thick |
要素特性一致 |
|
| Strain | Thin | ||||
| Asoild | Axisymmetric |
要素特性一致 |
|||
5-1. SAP 2000において、Shell-Shell要素はShell-Membrane要素とShell-Plate要素を組み合わせたもので、要素座標系x、y、z移動変位自由度と回転変位自由度の両方を持つ。 しかし、midas Civil-NX ではこれに対応する適切な要素が存在しないため、板要素として代替する。
5-2. SAP 2000でShell-Membrane要素は平面内の二つの方向に対する移動変位自由度と平面と直交方向の回転変位自由度(drilling moment)を持つ。 midas Civil-NX ではこれに対応する要素としてWall-Membrane 要素があるが、Wall 要素をモデリングするためには、節点の連結順序(左下から反時計回り)と必ず垂直部材でなければならない制約事項が伴う。
したがって、SAP2000のShell-Membrane要素をmidas CivilのWall-Membrane要素として認識するためには、様々な制約事項が存在するため、平面内の二つの方向に対する移動変位自由度だけが存在する平面応力要素として代替する。
6. LOCAL AXES
(1) Area Local Axes : SAP - default : GLOBALと同じ
MIDAS - default : 節点の連結順にlocal axesを定義
| SAP (Default : GLOBAL) | MIDAS | |
| Ex (1) |
Face # 1 |
Face # 1 |
| Ex (2) |
Face # 1 |
Face # 1 |
7. GRAVITY LOAD
(1) Frame : element beam load に変換 (*self modifier > 0なら self weight 適用)
(2) Area : pressure load に変換 (face #5, #6 に Global 方向へ (local axes))
(3) Solid : local axes が定義されていないため、変換されません
8. TEMPERATURE LOAD
(1) Frame Temperature Load :
Joint Pattern がある場合は、Nodal Temperatureに変換し、Joint Pattern の平均を Element
Temperature Load に変換
(2) Frame Temperature Gradient :
Joint Pattern がある場合は Pattern 無視
(3) Area Temperature load :
Joint Pattern がある場合、Nodal Temperature に変換し、Joint Pattern の平均を Element
Temperature Load に変換
(4) Area Temperature Gradient :
Joint Pattern がある場合 Pattern 無視
(5) Solid Temperature Load :
Joint Pattern がある場合は Nodal Temperature に変換し、Joint Pattern の平均を Element
Temperature Load に変換
9. ADDED MASS
(1) Frame added mass -> 節点質量に置換
(2) Area Added mass -> 節点質量に置換
10. RESPONSE SPECTRUM ANALYSIS CONTROL
(1) SAPは response spectrum load case ごとに analysis control を assign することが可能だが、MIDASは一つのanalysis controlだけassignが可能なので、一番目のanalysis controlだけを変換
11. Time History Load Caseで Direct Integration Analysis Methodの場合 parameterは Newmark methodのみ変換可能
12. Buckling Analysis Control
(1) SAPはload caseごとにbuckling analysis controlをassignすることが可能だが、MIDASは一つの analysis controlだけassignが可能なので、一番目のanalysis controlだけを変換
(2) SAPでLoad typeが "Load case" の場合のみ変換
13. RIGID LINK
(1) Master node は、一番目の Slave node
(2) Diaphragm と Plate の場合、質量が追加されたノード（質量中心）をMasterノードに設定
(3) Beam, Diaphragm, Plate, Rod :Auto Axis メッセージ処理後、変換しない
14. その他
(1) Section Offset と Beam End Offset を同時に考慮しない、
Beam End Offset の Global type と Element type は同時に考慮されない
(2) Frame Auto Subdivision - 変換不可
(3) Area Auto Mesh - 変換不可
-
STAAD 2000&2002 File
STAAD のデータファイルである fn.std ファイルを Civil-NX のテキスト形式データファイルである
MCTファイルに変換して読み込みます。
STAAD ファイルを Civil-NX のデータファイルに変換する過程には、次のような制限事項があります。
|
STAAD コマンド |
詳細命令 |
変換可否 |
制限事項 |
MIDAS/Civil-NXのコマンド |
|---|---|---|---|---|
|
Unit |
- |
O |
中立単位系に変換(Newton, Meter) |
*UNIT |
|
Joint Coordinate |
JOINT |
O |
- |
*NODE |
|
JOINT |
X |
今後アップデート予定 |
||
|
REPEAT |
O |
- |
||
|
REPEAT ALL |
O |
- |
||
|
Member Incidence |
MEMBER INCIDENCE |
O |
同一はIDを持つSHELLとSOLIDがある場合は、警告メッセージを出力し、IDを再指定して変換する |
*ELEMENT |
|
REPEAT |
O |
|||
|
REPEAT ALL |
O |
|||
|
Element Incidence (Shell) |
ELEMENT INCIDENCE (SHELL) |
O |
同一なIDを持つMEMBERとSOLIDがある場合は、警告メッセージを出力し、IDを再指定して変換する |
*ELEMENT |
|
REPEAT |
O |
|||
|
REPEAT ALL |
O |
|||
|
Element Incidence Solid |
ELEMENT INCIDENCE SOLID |
O |
同一なIDを持つMEMBERとSHELLがある場合、警告メッセージを出力し、IDを再指定して変換する |
*ELEMENT |
|
REPEAT |
O |
|||
|
REPEAT ALL |
O |
|||
|
Element Mesh Generation |
- |
X |
- |
- |
|
Redefined of |
- |
X |
- |
- |
|
Groups |
GEOMETRY |
O |
該当するIDを持つ節点と要素をMIDAS GROUPコマンドに変換 |
*GROUP |
|
JOINT |
O |
- |
||
|
MEMBER |
O |
- |
||
|
ELEMENT |
O |
- |
||
|
SOLID |
O |
- |
||
|
Rotate of Structure Geometry |
- |
X |
- |
- |
|
Inactive/Delete Specification |
- |
X |
- |
- |
|
Start User Table |
External File Name |
X |
ファイルを利用するUser Section Tableは変換しない |
- |
|
TYPE |
O |
- |
*SECTION | |
|
NAME |
O |
- |
||
|
PROPERTY |
O |
- |
||
|
Member Properties |
DB Section |
|
AISC DBのみ変更可能 |
- |
|
PRISMATIC |
O |
Property（AX,AY,AZ,IX,IY,IZ）が存在する場合、Value Typeに変換Trapezoidal Shape は、Rectangular Shapeに変換 |
*SECTION |
|
|
TAPERED |
O |
- |
||
|
UPTABLE |
O |
ファイルに入力された User Section Tableは変換しない |
||
|
ASSIGN |
X |
解析、設計後に自動で断面を割り当てる機能をサポートしていません。警告メッセージを出力した後、該当する要素に任意のID を付与する（ID #1 割り当て） |
- |
|
|
Element Properties |
- |
O |
f1のみ変換されます。 |
*THICKNESS |
|
Define Material |
E, G, POISSON, DENSITY, ALPHA |
O |
任意の材料名とIDが割り当てられた後、CONSTANT コマンドで使用された材料のみが変換 |
*MATERIAL |
|
DAMPING,CDAMP |
X |
- |
||
|
Constant |
E, G, POISSON, DENSITY, ALPHA |
O |
任意の材料名とIDが割り当てられた後、CONSTANT コマンドで使用された材料のみが変換 CONCRETE、STEEL、およびALUMINUMが使用されている場合の値で変換 |
*MATERIAL |
|
CDAMP |
X |
- |
|
|
|
BETA, REF, REFJT |
O |
- |
|
|
|
Member Truss |
- |
O |
- |
*ELEMENT |
|
Member Cable |
- |
O |
- |
*ELEMENT |
|
Member Tension |
- |
O |
- |
*ELEMENT |
|
Member Compression |
- |
O |
- |
*ELEMENT |
|
Element Plane Stress (1) |
- |
O |
ELEMENT TYPE を Plane Stressと指定 |
*ELEMENT |
|
Element Ignore (Inplane Rotation) (1) |
- |
O |
- |
*ELEMENT |
|
Support |
INCLINED |
X |
今後アップデート予定 |
- |
|
FOOTING |
X |
- |
- |
|
|
ELASTIC MAT |
X |
- |
- |
|
|
FX, FY, FZ, MX, FY, MZ |
O |
- |
*CONSTRAINT |
|
|
KFX, KFY, KFZ, KMX, KMY, KMZ |
O |
- |
*SPRING |
|
|
Member Offsets |
LOCAL |
X |
- |
- |
|
GLOBAL |
O |
DB24車両荷重に変換され、警告が発生します。 |
*OFFSET |
|
|
Member Release |
Partial Moment Release |
X |
- |
- |
|
Release other than Partial Moment |
O |
- |
*FRAME-RLS |
|
|
Master / Slave |
- |
O |
XRANGE、YRANGE及びZRANGEを使用して従属節点を指定する場合は（更新予定）、当該部分は変換しない |
*RIGIDLINK |
|
Loading |
- |
O |
MIDASは荷重ケースを定義するときに名前を使います。 「LDC Load Case Numbers」は、変換された荷重ケースの名前を定義します。 |
*STLDCASE |
|
Joint Load |
- |
O |
- |
*CONLOAD |
|
Member Load |
UNI or UMOM |
O |
f4 value（メンバーせん断中心から荷重平面までの垂直距離）は変換しない X,YおよびZ軸（ローカル軸）に入力された荷重は、全体座標軸の荷重に変換 |
*BEAMLOAD |
|
CON or CMOM |
O |
*BEAMLOAD |
||
|
LIN |
O |
*BEAMLOAD |
||
|
TRAP |
O |
*BEAMLOAD |
||
|
Element Load |
PRESSURE |
O |
x1およびy1のみを入力して、用意された部材の集中荷重は変換しない x1,y1,x2およびy2を入力して、部材の任意支点荷重を載荷する場合は変換しない |
*PRESSURE |
|
TRAP |
O |
- |
*PRESSURE |
|
|
Area Load |
- |
X |
- |
- |
|
Floor Load |
- |
X |
- |
- |
|
Prestress Load |
PRESTRESS |
O |
- |
*PRESTRESS |
|
POSTSTRESS |
||||
|
Fixed End Load |
- |
X |
- |
- |
|
Support Displacement |
- |
O |
- |
*SPDISP |
|
TEMPERAURE LOAD |
- |
X |
- |
|
|
SELFWEIGHT |
- |
O |
- |
*SELFWEIGHT |
|
SPECTRUM |
- |
X |
今後アップデート予定 |
|
|
TIME LOAD |
- |
X |
今後アップデート予定 |
|
|
REPEAT LOAD |
- |
X |
|
|
|
LOAD GENERATION |
- |
X |
|
|
|
UBC LOAD |
- |
X |
|
|
|
WIND LOAD |
- |
X |
|
|
|
CALCULATE NATURAL |
- |
X |
今後アップデート予定 |
|
|
MODAL |
- |
X |
今後アップデート予定 |
|
|
LOAD COMBINATION |
Linear Combination |
O |
- |
*LOADCOMB |
|
SRSS |
O |
LoAD CASE番号が負の場合、SRSSと線形組合せが共存するようになる この場合、SRSS 組合せおよび線形組合せは、それぞれ別の荷重組合せ（LCBSRSS および LCBADD）で生成され、次に新しい組合せの下位組合せとなります。 |
-
NASTRAN File
Nastran データファイルは、Civil-NX の text file(MCT ファイル)に変換して読み込みます。 正確なファイル変換のためにはFEAMAPファイルが必要です。 単位系はkgf、mに変換され、変換過程にいくつかの制限があります。
ユーザ定義座標(1)
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
CORD1R |
- |
O |
- |
- |
|
CORD2R |
- |
O |
- |
- |
|
CORD1C |
- |
O |
- |
- |
|
CORD2C |
- |
O |
- |
- |
|
CORD1S |
- |
O |
- |
- |
|
CORD2S |
- |
O |
- |
- |
節点(2)
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
GRID |
- |
O |
- |
NODE |
|
GRIDB |
- |
X |
"Grid point location on boundary of axisymmetric fluid problem"で、該当機能が MIDAS Civil-NX に存在しない |
- |
要素
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
Line Elements(3) |
||||
|
CBAR |
EID,PID,GA,GB, X1,X2,X3 |
O |
PIDは値だけ変換し、 PBARデータは 変換しない |
要素生成(梁) |
|
PA,PB, W1A,W2A,W3A, W1B,W2B,W3B |
X |
今後アップデート予定 |
- |
|
|
CBEAM |
EID,PID,GA,GB X1,X2,X3 |
O |
PIDは値だけ変換し、 PBEAMデータは 変換しない |
要素生成(梁) |
|
BIT,PA,PB, W1A,W2A,W3A, W1B,W2B,W3B, SA,SB |
X |
今後アップデート予定 |
- |
|
|
CBEND |
- |
X |
曲線部材のため 変換できない |
- |
|
CONROD |
EID,G1,G2,MID, A,J,C |
O |
MIDは値だけを変換し、MATデータは変換しない。 A、J、C値を利用して新しい断面を生成しなければならない |
要素生成(トラス) |
|
NSM |
X |
- |
- |
|
|
CROD |
EID,PID,G1,G2 |
O |
PIDは値だけ変換し、 PBEAMデータは 変換しない |
要素生成(トラス) |
|
CTUBE |
EID,PID,G1,G2 |
O |
PIDは値だけ変換し、 PBEAMデータは 変換しない |
要素生成(梁) |
|
Surface Elements |
||||
|
CTRIA3, CTRIARR |
EID,PID,G1,G2, G3 |
O |
- |
要素生成 (梁、板、平面) |
|
THETA or MCID, ZOFFS, T1,T2,T3 |
X |
- |
- |
|
|
CTRIA6 |
- |
O |
節点3つの要素に変換 |
- |
|
CQUAD4, CQUADR |
EID,PID,G1,G2, G3,G4 |
O |
- |
要素生成 (梁、板、平面) |
|
THETA or MCID, ZOFFS, T1,T2,T3 |
X |
- |
- |
|
|
CQUAD |
- |
X |
Plane Strain Element(4) |
- |
|
CQUAD8 |
- |
O |
節点4つの要素に変換 |
- |
|
CHSEAR |
- |
X |
Civil-NXには 存在しない要素 |
- |
|
CCONEAX, CTRIAX6, CTRIAX, CQUADX |
- |
X |
Axisymmetric Elements(5) |
- |
|
Solid Elements |
||||
|
CTETRA |
EID,PID, G1-G10 |
O |
G1-G4まで考慮して変換。 それ以上の節点を持つ要素（高次要素）は4節点要素に変換 |
要素(ソリッド) |
|
CPENTA |
EID,PID, G1-G15 |
O |
G1-G6まで考慮して変換。 それ以上の節点を有する要素（高次要素）は6節点要素に変換 |
要素(ソリッド) |
|
CHEXA |
EID,PID, GA-G20 |
O |
G1-G8まで考慮して変換。 それ以上の節点を有する要素（高次要素）は、8節点要素に変換 |
要素(ソリッド) |
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
Elastic Scalar Elements |
||||
|
CELAS1(6) |
EID,PID,G1, C1,G2,C2 |
O |
- |
弾性連結要素 節点バネ支持 |
|
CELAS2 |
EID,K,G1, C1,G2,C2 |
O |
- |
弾性連結要素 節点バネ支持 |
|
GE,S |
X |
- |
- |
|
|
CELAS3 CELAS4 |
- |
- |
Scalar Spring Connection to Scalar Points OnlyとしてScalar Pointsを考慮しないため変換できない |
- |
|
Rigid Elements |
||||
|
RBE2 |
EID,GN,CM,GMi |
O |
- |
剛体連結 |
|
RBAR RBE1 RBE3 RROD |
- |
X |
- |
- |
断面性質
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
PBAR |
PID,MID,A,I1,I2,J, K1,K2 |
O |
MIDAS/CivilのValue Sectionに変換 |
断面 |
|
NSM,Ci,Di,Ei, Fi,I12 |
X |
- |
- |
|
|
PBEAM(7) |
PID,MIDl,A(A,B), I1(A,B),I2(A,B), J(A,B),K1,K2 |
O |
- |
断面 |
|
NSM(A,B),C1(A,B), C1(A,B),D1(A,B), D2(A,B),E1(A,B), E2(A,B), F1(A,B), F2(A,B),S1,S2, NSI(A,B),CW(A,B), M1(A,B),M2(A,B), N1(A,B),N2(A,B) |
X |
- |
- |
|
|
PROD |
PID,MID,A,J,C |
O |
- |
断面 |
|
NSM |
X |
- |
- |
|
|
PTUBE(8) |
PID,MID,OD,T,OD2 |
O |
- |
断面 |
|
NSM |
X |
- |
- |
|
|
PSHELL(9) |
PID,MID1,T |
O |
- |
厚さ |
|
MID2,12I/T**3, MID3,TS/T,NSM, Z1,Z2,MID4 |
X |
- |
- |
|
|
PSOLID |
MID |
O |
- |
- |
|
PID,CORDM,IN, STRESS,ISOP, FCTN |
X |
- |
- |
|
|
PELAS |
K1,K2 |
O |
- |
弾性連結要素 節点バネ支持 |
|
PID1,PID2,GE1, GE2,S1,S2 |
X |
- |
- |
材質
|
NASTRANコマンド |
詳細命令 |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
MAT1 |
MID,E,G,NU,A |
O |
- |
材料 |
|
RHO,TREF,GE, ST,SC,SS,MCSID |
X |
- |
- |
境界条件
|
NASTRANコマンド |
詳細命令 |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
SPC |
SID,G1,C1,D1, G2,C2,D2 |
O |
- |
支持条件 |
|
SPC1 |
SID,C,Gi |
O |
- |
支持条件 |
静的荷重
|
NASTRANコマンド |
詳細コマンド |
変換可否 |
制限事項 |
関連MIDASコマンド |
|---|---|---|---|---|
|
FORCE |
SID,G, F,N1, N2,N3 |
O |
- |
支持条件 |
|
CID |
X |
今後アップデート予定 |
- |
|
|
MOMENT |
SID,G,M,N1, N2,N3 |
O |
- |
支持条件 |
|
CID |
X |
今後アップデート予定 |
- |
|
|
PLOAD1 |
SID,EID,TYPE, SCALE,X1,P1, X2,P2 |
O |
- |
梁要素荷重 |
|
PLOAD4 |
SID,EID,P1,P2, P3,P4,G1, G3orG4,N1,N2,N3 |
O |
- |
圧力荷重 |
|
CID |
X |
今後アップデート予定 |
- |
<解説>
1. ユーザ定義座標
(1) ユーザが定義した直交座標系(Rectangular Coordinate)、円周座標系(Cylindrical Coordinate)、球座標系(Spherical Coordinate)は、MIDAS/Civil-NX の基本座標系(Base Coordinate、Global Coordinate)に変換
(2) Nastran 入力ファイルでユーザー定義座標系に位置する節点は、データ変換時に座標変換によって基本座標系の位置に変換される
2. 節点
(1) 節点IDが100000以上の場合、MIDAS/Civil-NX で節点を認識できないため、新しいIDを付与して変換
(2) (1)のような場合、節点IDが含まれたデータ(ex.要素、荷重など)は、新しく指定された節点IDが使用される
3. Surface Elements
Surface Elements の要素種類(ex. Plane stress element, Plate element)は要素データであるPID に該当するPSHELL データを用いて決定する。 該当PSHELLデータの中でMID1のみある場合はPlane stress elementに変換し、それ以外の場合(MID1とMID2が両方入力される場合、MID2だけが入力される場合)はPlate elementに変換する
4. Plane Strain Element
Nastranで使用されるPlane Strain Elementは基本座標をX-Y平面としている。
MIDAS/Civil-NX は、X-Z平面を基本座標とするため変換できない。
5. Axisymmetric Element
Nastranで使用されるAxisymmetric Elementは基本座標をX-Y平面としている。
MIDAS/Civil-NX は、X-Z平面を基本座標とするため変換できない。
6. CELAS1
(1) NastranでG1(節点1)とG2(節点2)の両方が入力される場合、MIDAS/Gen，Civil-NX のElastic Linkに変換し、G1またはG2のいずれかだけ入力される場合、Gen、Civil-NX のElastic Supportに変換する
(2) Elastic Linkに変換する場合、両端に付着するスプリングの自由度(C1、C2)が異なる場合、警告メッセージを出力して変換しない
(3) CELAS1に適用された変換制約事項は、CELAS2でも同様に適用
7. PBEAM
(1) CBEAMの断面性能を定義したコマンドで、変断面入力をサポートしている
(2) B端（CBEAMの端）に入力されるA，I1，I2，I12，J値がすべて0の場合、変断面と判断される。それ以外の場合、一般断面に変換
8. PTUBE
(1) USER/DB断面のうちsizeが入力された断面に変換する
(2) T値が0の場合はSolid Round Sectionに変換し、それ以外の場合はPipe Sectionに変換
(3) OD2値が0でない場合、変断面に変換
9. PSHELL
(1) MID1(Material identification number for the membrane)のみ入力される場合、In-plane thickness のみT値に変換
(2) MID2(Material identification number for the bending)のみ入力される場合、In-plane thickness はT/1000の値にOut-of-plane thicknessはT値に変換
(3) (1)、(2)以外の場合、In-planeとOut-of-plane thicknessをすべてT値に変換
10. Material
(1) Gen、Civil-NXではIsotropic Materialのみ使用可能。 したがって、NastranがサポートするMAT2、MAT3などのAnisotropic Matrialは変換できない
- Lucas DAT ファイルの制限事項
1. Lusas の X-Y平面に存在するPlane Strain要素はmidas Civil-NX に変換できない(midas Civil-NX ではPlane Strain要素がX-Z平面にのみ存在可能)
2. Lusas の Consistent Mass は変換できない
Q & A
Question
AutoCADから線、polylineおよびソリッドモデルを持ってきた形式は何ですか？
線は何から持ってきたものですか？
Answer
次の画像は、これを明確にするのに役立ちます。
現在はソリッドモデルをAutoCADから取得できません。
