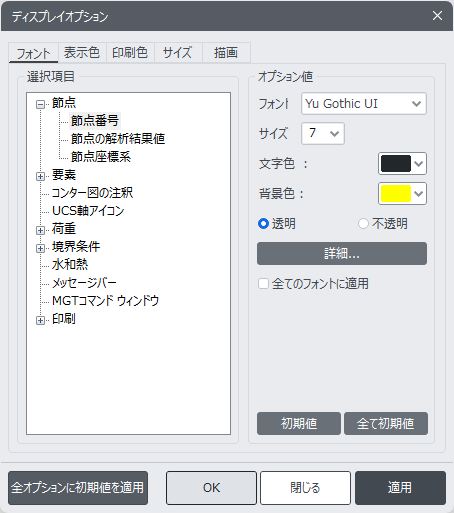

ディスプレイオプション

ダイアログの左側のツリーメニューから表示形式を修正または変更する項目を選択し、右側の設定パネルからフォント、大きさ、色などを指定します。



節点

節点番号：節点番号

節点の解析結果値：節点変位、反力などの数値

節点座標系：節点座標系の座標軸方向の表示文字



要素

     番号/属性名：要素番号、要素タイプ番号と名称、材料、断面、厚さの番号とその名称

     要素の解析結果値：要素断面力、応力度などの数値

     設計パラメータ：要素に対して入力した設計パラメータ

     要素座標系：要素座標軸の記号のラベル



コンター図の注釈：コンター図の境界線上につける注釈



荷重

荷重値：各種荷重データの数値



境界条件

弾性連結,汎用リンク要素の軸：弾性連結要素，汎用リンク要素の要素座標軸の表示文字

     リンク番号：境界条件リンク番号



水和熱：水和熱解析に関連する文字と値



メッセージバー：メッセージウィンドウに表示される各種メッセージ



MCT コマンドウィンドウ：MCT コマンドウィンドウに表示される文字



印刷：印刷時に適用されるフォント

- 節点

節点番号：節点番号

節点の解析結果値：節点変位、反力などの数値

節点の座標系：節点座標系の座標軸方向の表示文字

- 要素

番号/属性名：要素番号、要素種類および名称、材質/断面/厚さの番号および名称

要素の解析結果値：要素断面力、応力度などの数値

要素座標系：要素座標軸

 　- コンター図の注釈：コンター図の境界線上につける注釈

- 荷重

荷重値：各種荷重データの数値

- 境界条件

弾性連結要素：弾性連結要素，汎用リンク要素の要素座標軸の表示文字

リンク番号：境界条件リンク番号

- 水和熱：水和熱解析に関連する文字と値



オプション値

　フォント：フォントを指定

　サイズ：文字サイズを指定

　文字色：文字の色を指定

　背景色：不透明オプションを選択した場合に、文字の背景色を指定

　透明：文字の背景を透明にし、ラベルを背景に合わせる

　不透明：文字の背景を不透明にし、ラベルを強調する

　詳細...：フォント、フォントのタイプ、サイズ、効果、色、言語などを指定

　全てのフォントに適用：モデルビューに出力される全ての文字に設定内容を一括適用

　初期値：選択されたアイテムに対してCivil-NXが提供するデフォルト値を適用

　全て初期値：該当タブのすべての選択事項に対してCivil-NXが提供するデフォルト値を適用

ダイアログの左側のツリーメニューで、モデルウィンドウの画面表示の色を修正または変更する項目を選択し、右側のオプション値で示す色を指定します。



表示

　背景：作業画面の背景色

   点グリッド：点グリッド色

   線グリッド：線グリッド色

   マウスカーソル：マウスカーソル色

   UCS アイコン：UCSのアイコン色



メッセージウィンドウ

　背景：メッセージウィンドウの背景色

　コマンドライン：コマンドラインの背景色



ツリーメニュー

　背景：ツリーメニューの背景色



節点

　基準色：節点の色

　選択された節点：選択された節点の色

　節点座標系-x軸：節点座標系 x軸標識の色

　節点座標系-y軸：節点座標系 y軸標識の色

　節点座標系-z軸：節点座標系 z軸標識の色

　非アクティブ：非アクティブ化された節点の色



要素

要素の色は全要素に対して同一または要素の種類、材料別に区分して表示することができ、このような区分選択過程は描画タブのオプション値で設定します。

     - 基準色：全体の要素に対して同じ色を付与する場合

          ワイヤーフレーム：要素をワイヤーフレームで表す時の色

          陰線処理-塗りつぶし：陰線処理した面の色

          陰線処理-ライン : ：陰線処理した面の外郭の色

     - トラス要素：トラス要素に別途の色を付与する場合

     - 梁要素：梁要素に別途の色を付与する場合

     - 平面応力要素：平面応力要素に別途の色を付与する場合

     - 板要素：板要素に別途の色を付与する場合

     - 平面ひずみ要素：平面ひずみ要素に別途の色を付与する場合

     - 軸対称要素：軸対称要素に対して別途の色を付与する場合

     - ソリッド要素：ソリッド要素に別途の色を付与する場合

     - 引張専用トラス要素：引張力専用要素に別途の色を付与する場合

     - 圧縮専用トラス要素：圧縮力専用要素に別途の色を付与する場合



トラス要素から圧縮専用要素までの項目で指定した色は、描画タブの要素の色相でオプション値を要素種別カラーを選択した場合に有効となります。



- 記号：要素に対する各種記号の色（線要素に対する断面形状およびギャップ、フック、ケーブル要素の記号）

- 選択された要素：選択された要素の色

- 非アクティブ：非アクティブされた要素の色

- 変形前：変形図と変形前のモデル形状を同時に表示する時、変形前のモデルに対する色

- 要素座標系-x軸：要素座標系 x軸記号の色

- 要素座標系-y軸：要素座標系 y軸記号の色

- 要素座標系-z軸：要素座標系 z軸記号の色

- 構成節点の方向：要素生成時の節点入力順序記号の色

- 自由面/自由辺：板要素群と立体要素群の自由端または自由面表示色



質量

質量の入力状態記号の色を指定します。

節点質量-オン：節点質量の6つの成分に対する色のうち、節点質量が入力された成分表示の色

節点質量-オフ：節点質量の6つの成分に対する色のうち、節点質量が入力されていない成分表示の色

節点質量-枠線：節点質量記号の枠線の色

荷重を質量に変換-オン：荷重から質量に置換された節点質量で変換された成分表示の色

荷重を質量に変換-オフ：荷重から質量に置換されていない節点質量で変換された成分表示の色

荷重を質量に変換-枠線：荷重から質量に置換された節点質量標識の枠線の色



荷重

荷重の種類別に色を指定します。

物体力-塗りつぶし：物体力の矢印の色

物体力-ライン：物体力の矢印の枠線の色

節点荷重-塗りつぶし：節点荷重の矢印の色

節点荷重-ライン：節点荷重の矢印の枠線の色

強制変位-オン：強制変位6つの自由度成分のうち、強制変位が入力された成分に対する色

強制変位-オフ：強制変位6つの自由度成分のうち、強制変位が入力されていない成分に対する色

強制変位-ライン：強制変位記号の枠線の色

梁要素荷重-塗りつぶし：梁要素荷重の矢印の色

梁要素荷重-ライン：梁要素荷重の矢印の枠線の色

圧力荷重-塗りつぶし：圧力荷重の矢印の色

圧力荷重-ライン：圧力荷重の矢印の枠線の色

床荷重-塗りつぶし：床荷重の矢印の色

床荷重-ライン：床荷重の矢印の枠線の色

床荷重面積：荷重載荷領域間の線色

仕上荷重-塗りつぶし：仕上荷重の矢印の色

仕上荷重-ライン：仕上荷重の矢印の枠線の色

床荷重名-塗りつぶし：床荷重が入力された領域の色

床荷重-ライン：床荷重が入力された領域の枠線の色

床荷重名-塗りつぶし/ラインで指定した色は、ディスプレイオプションの描画タブで “床荷重の色” に基準色を指定した場合、床荷重名ディスプレイに適用される。

平面荷重-塗りつぶし：平面荷重の矢印の色

平面荷重-ライン：平面荷重の矢印の枠線の色

平面荷重名-塗りつぶし：平面荷重が入力された領域の色

平面荷重名-ライン：平面荷重が入力された領域の枠線の色

プレストレス梁荷重-塗りつぶし：プレストレス荷重の矢印の色

プレストレス梁荷重-ライン：プレストレス荷重の矢印の枠線の色

プレテンション荷重-塗りつぶし：プレテンション荷重の矢印の色

プレテンション荷重-ライン：プレテンション荷重の矢印の枠線の色

節点温度荷重-塗りつぶし：節点温度荷重の矢印の色

節点温度荷重-ライン：節点温度荷重の矢印の枠線の色

要素温度荷重-塗りつぶし：要素温度荷重の矢印の色

要素温度荷重-ライン：要素温度荷重の矢印の枠線の色

温度勾配荷重：温度勾配荷重標識の色

梁断面温度荷重：梁断面温度荷重標識の色

上部構造用の地震荷重-塗りつぶし：橋梁上部の地震荷重記号から領域の色

上部構造用の地震荷重-ライン：橋梁上部の地震荷重記号で枠線の色

時刻歴節点荷重制御データ-塗りつぶし：時刻歴解析のために入力された動的節点荷重の矢印の色

時刻歴節点荷重制御データ-ライン：時刻歴解析のために入力された動的節点荷重の矢印の枠線の色



PC鋼材

PC鋼材の配置を表す記号の色を指定します。

PC鋼材の配置形状：PC鋼材の配置を表す線の色

制御点：PC鋼材の配置を定義するために入力した定義色

PC鋼材の配置形状の選択：選択されたPC鋼材を表示する線の色



境界条件

境界条件を表す記号の色を指定します。

支持条件-オン：支持条件の記号で、拘束された自由度を示す塗りつぶしの色

支持条件-オフ：支持条件の記号で、拘束されない自由度を示す塗りつぶしの色

支持条件-ライン：支持条件の記号で、その枠線の色

節点バネ-オン：節点バネ支持の記号で、入力した成分を示す塗りつぶしの色

節点バネ-オフ：節点バネ支持の記号で、入力していない成分を示す塗りつぶしの色

節点バネ-ライン：節点バネ支持の記号で、その枠線の色

汎用バネ-オン：汎用バネ支持の記号で、入力した成分を示す塗りつぶしの色

汎用バネ-オフ：汎用バネ支持の記号で、入力していない成分を示す塗りつぶしの色

汎用バネ-ライン：汎用バネ支持の記号で、その枠線の色

梁要素の剛域長：梁要素の剛域長記号の色

梁/板要素の端部拘束解除：梁要素または板要素の端部拘束解除記号の色

剛体連結：剛体連結(主節点および従属節点関係)記号の色

車線：車線記号の色

車線の連結支持点：車線の連結支持点記号の色

車線面：車線面記号の色

車線面の中心線：車線面の中心線記号の色

剛床の代表節点：剛床の代表節点の色

弾性連結要素：弾性連結要素の色

弾性連結要素-x軸：弾性連結要素の要素座標系x軸標識の色

弾性連結要素-y軸：弾性連結要素の要素座標系y軸標識の色

弾性連結要素-z軸：弾性連結要素の要素座標系z軸標識の色

汎用リンク要素：汎用リンク要素の色

汎用リンク要素-x軸：汎用リンク要素の要素座標系x軸標識の色

汎用リンク要素-y軸：汎用リンク要素の要素座標系y軸標識の色

汎用リンク要素-z軸：汎用リンク要素の要素座標系z軸標識の色

反力位置：ILM橋梁で反力点表示の色

選択済み：選択された境界条件の色



水和熱

水和熱解析に関連するデータを表示する記号の色を指定します。

対流境界-ライン：対流境界面を表示する記号の枠線の色

対流境界-塗りつぶし：対流境界面を表示する記号の面の色

固定温度：固定温度条件を表示する記号の色

発熱-ライン：発熱関数に割り当てられた要素を表示する記号の枠線の色

発熱-塗りつぶし：発熱関数に割り当てられた要素を表示する記号の面の色

パイプクーリング要素：パイプクーリング要素を表示する線の色



凡例

解析結果に関する各種参考事項を出力する凡例の色を指定します。

枠線：凡例の外枠線の色

文字色：凡例の文字の色



結果

解析結果を出力するモデルウィンドウで表示される次の項目の色を指定します。

切断線による切断面図：切断線による切断面図の色

切断面による切断面図：切断面による切断面図の色

梁要素の断面力図の色：梁要素のせん断力度(曲げモーメント図)を単色で表示する場合の色

移動荷重トレーサ-集中荷重：移動荷重検索機能で表示される節点集中荷重記号の矢印の色

移動荷重トレーサ-等分布荷重：移動荷重検索機能で表示される分布荷重記号の矢印の色



材料/断面/構造グループ など

この項目は材料/断面/構造グループなどのデータが入力されている場合にのみ表示されます。

ワイヤーフレーム：ワイヤーフレームで表現される要素の色

陰線除去表示-塗りつぶし：陰線除去表示時の面の色

陰線除去表示-ライン：陰線除去表示時の外枠線の色

透明化：要素面に指定された色に対する透明度の調整



オプション値

色：色を変更

その他...：ユーザー定義で色を指定

基準色の選択

背景色を黒に設定：モデル画面の背景色を黒にし、その他の色は Civil-NX が提供する基本色を使用

背景色を白に設定：モデル画面の背景色を白にし、その他の色は Civil-NX が提供する基本色を使用

読み込み：fn.colorで保存された色の設定ファイルを読み込み、現在の色として使用

保存：現在の色の設定を fn.color の設定ファイルに保存

初期値：選択されたアイテムに対して Civil-NX で提供するデフォルト値を適用

全て初期値：該当タブのすべての選択事項に対して Civil-NX が提供するデフォルト値を適用

印刷色 タブ

描画 タブ



陰線除去表示オプション (モデル)

塗りつぶし：要素の陰線処理面に表示色タブで指定した色を適用

外枠線：要素の陰線処理時、表示色タブで指定した色を枠線のみ表示し、要素色は背景色に変更して外郭線だけを持つ陰線状態で表示

外枠線＋塗りつぶし：陰線処理面と枠線の両方を色処理して表示

線要素の板厚さ：線要素の断面厚さを表示

板要素の板厚さ：板要素の厚さ表示(厚さ適用)



陰線除去表示オプション (変形前)

ワイヤーフレーム：変形図を表示時に、変形前の原モデルをワイヤーフレームだけで表示

外枠線：変形図を表示時に変形前の原モデルを外郭線のみで表示

線要素の板厚さ：変形図を表示時に、変形前の原モデルを線要素の厚さを反映した形状で表示

板要素の板厚さ：変形図を表示時に、変形前の原モデルを板要素の厚さを反映した形状で表示



スナップ / 選択 オプション

選択された要素を示す線の太さや要素座標系の参照線に対する表示の可否を指定

ワイヤーフレーム表示時：モデルをワイヤーフレームで表示するときに、スナップまたはSelect標識線の太さ

陰線除去表示時：モデルを隠線除去表示機能で表示する時に、スネップまたはSelect標識線の太さ

要素座標軸の表示：スナップされた要素に要素座標系参照線と節点または要素番号の表示/非表示を指定

要素座標系参照線は、該当要素生成時に節点指定順序で表示される。



印刷色 オプション

モノクロ印刷：モノクロでプリント

カラー印刷 (表示色)：表示色タブで指定した色を適用してプリント

カラー印刷 (印刷設定色)：印刷色タブで指定した色を適用してプリント



非アクティブのオブジェクト：アクティブ機能により非アクティブされた節点と要素の表示方式を指定

要素と節点を表示：非アクティブされた要素と節点を表示色タブの 要素 > 非アクティブで指定した色の外郭線だけで表示

ズーム自動フィットと連動：ズームフィット機能を実行する際に、非アクティブされた節点と要素を考慮してズーム表示



梁/壁要素の断面力図：梁要素のせん断力図（曲げモーメント図）の作図方向を指定

曲げモーメント図を反転する：曲げモーメントの作図方向を反転して表示

せん断力図を反転する：せん断力図の作図方向を反転して表示



SRC/合成断面線の幅：SRC部材のコンクリート部分の外郭形状を表現する線の太さを指定



ダイナミックラベル：モデルデータの入力と同時に当該データの標識を画面に自動出力する動的ラベル表示機能の適用可否を指定



床荷重の色：表示色タブで指定された床荷重の色の出力方式を選択



要素線の幅：画面上でモデルを表示する線の太さを指定

線幅 (陰線除去表示)：陰線除去表示時の線の太さを指定

線幅 (ワイヤーフレーム)：ワイヤーフレーム処理時の線の太さを指定



初期値：選択したアイテムに対して、midas Civil-NX で提供するデフォルト値を適用

全て初期値：該当タブのすべての選択事項に対して、midas Civil-NX が提供するデフォルト値を適用

全オプションに初期値を適用：すべてのディスプレイオプションに対して、midas Civil-NX が提供するデフォルト値を適用
