機能
- 位置と構造的機能が関連付けられたPC鋼材をPC鋼材グループに指定するために、グループを作成または削除または名前を修正します。
- PC鋼材グループを設定すると、PC鋼材の座標、応力、プレストレス損失などをPC鋼材グループ別に確認することができます。PC鋼材の属性を定義する際に予め入力したPC鋼材グループを指定します。
経路
メインメニュー： [プロジェクト] タブ > [グループ] グループ > [グループ] > [PC鋼材グループ]
入力

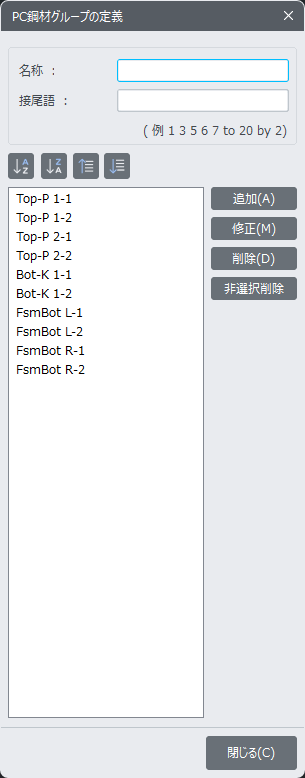

PC鋼材グループ のダイアログボックス
名称
新しく作成、修正、または削除するPC鋼材グループ名を入力します。
接尾語
複数のPC鋼材グループを同時に作成する場合は、各グループ名の接尾語として使用される数字を入力します。
グループ並べ替え
,
：グループ全体に対して昇順/降順で並べ替えます。
,
：選択したグループを一段階上位/下位に移動します。 キーボードのCtrlキーとShiftキーを利用して、選択した複数のグループを同時に移動することができます。
追加
入力された名前のPC鋼材グループを作成します。 接尾語を適用した場合、接尾語で定義した数だけのPC鋼材グループが同時に生成されます。
修正
リストで指定したPC鋼材グループの名前を修正します。
削除
選択したPC鋼材グループ名が削除されます。[Ctrl] または [Shift] キーを使用すると、複数選択が可能です。
非選択削除
リストから指定した荷重グループを除く残りのグループをすべて削除します。 リストでは、キーボードの [Ctrl] キーを使用して複数のグループを指定できます。
閉じる
PC鋼材グループの定義 ダイアログボックスを終了します。
