機能
- 部材の仕上げによる荷重を自動計算によって入力したり、既に入力された仕上げ材の荷重を追加または修正/削除します。
経路
メインメニュー：[荷重] タブ > [タイプ：静的荷重] > [圧力荷重] グループ > [要素仕上荷重]
入力

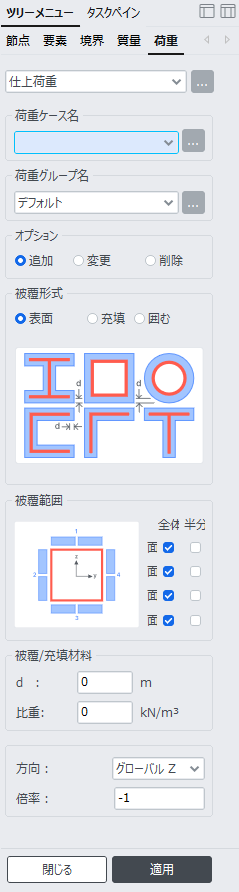

要素仕上荷重 ダイアログボックス
荷重ケース名
単位荷重ケース選択欄で、希望する荷重ケースを指定します。追加で荷重ケースを入力または修正 , 削除が必要な場合は、右側のボタンをクリックします。
荷重グループ名
入力した荷重条件を含む荷重グループを選択します。グループ指定が不要な場合は、"デフォルト"を選択します。荷重グループを追加生成または修正するには、 ボタンをクリックして「荷重グループの定義」ダイアログボックスを呼び出します。
オプション
追加：任意の要素に対して、仕上げ荷重を新規または追加入力する場合に指定
変更：任意の要素に対して、既に入力されている仕上げ荷重を変更する場合に指定
削除：任意の要素に対して、既に入力されている仕上げ荷重を削除する場合に指定
被覆形式
仕上げ材の適用方式を指定します。(案内図参照)
被覆範囲
案内図を参照して、要素の各面に適用される仕上げ材の付着範囲を指定します。
被覆/充填材料
d：仕上げ厚さ
比重：仕上げ材の単位重量
方向：仕上げ材荷重の適用方向（グローバル X , Y , Zの中から選択）
倍率：仕上げ材荷重の増減係数
