機能
- キャンバー管理図をテーブルで確認します。張出架設工法上げ越しテーブルでは、キャンバー管理図と異なり、全施工段階に対する目標変位を確認することができます。
経路
メインメニュー：[結果]タブ > [タイプ : 橋梁仕様] > [上げ越し]グループ > [張出架設工法上げ越し] > [張出架設工法上げ越しテーブル]

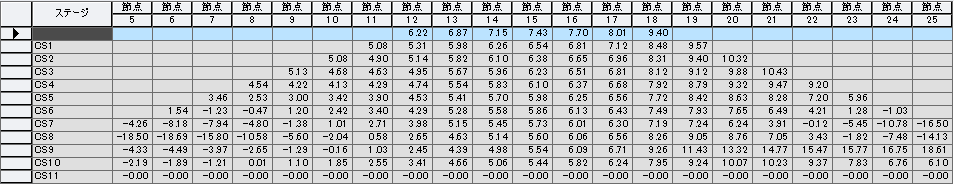

入力
ステージ : 施工段階
節点 : 節点番号
Page 1, 4 : FSM区間の施工段階別のキャンバーと変位量
Page 2 : 橋脚1の各セグメントの施工段階別のキャンバーと変位量
Page 3 : 橋脚2の各セグメントの施工段階別のキャンバーと変位量
各ノードで、最上位の値は型枠の設置時に組み込むキャンバーを表し、下位の値はその後の施工段階での変位を表します。
