機能
- 解析結果で発生した弾性連結要素の断面力をスプレッドシート形式のテーブルで確認します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 一般] > [テーブル]グループ > [結果テーブル] > [弾性連結要素]
入力

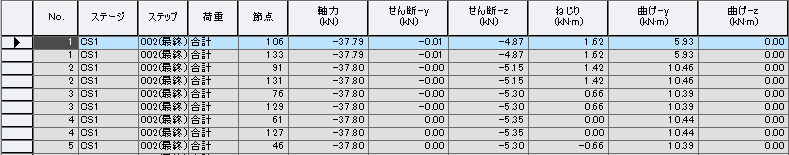

弾性連結要素テーブル機能を実行すると、フィルタリングダイアログが表示されます。ここで、出力対象の要素、荷重条件、施工段階などを選択し、OK ボタンをクリックします。出力対象の要素を選択しないと全ての弾性連結要素に対する結果が出力され、場合によってはかなりの時間が掛かることがあります。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。
No. : 弾性連結要素の番号
ステージ : 結果を出力する施工段階
ステップ : 結果を出力する施工段階中のステップ
荷重 : 単位荷重条件
節点-i : 弾性連結要素を構成するi端の節点番号
節点-j : 弾性連結要素を構成するj端の節点番号
軸力 : 軸力
せん断 - y : 要素座標系のy軸方向のせん断力
せん断 - z : 要素座標系のz軸方向のせん断力
ねじり : 要素座標系のx軸まわりのねじれモーメント
曲げ - y : 要素座標系のy軸まわりの曲げモーメント
曲げ - z : 要素座標系のz軸まわりの曲げモーメント
