機能
- 非線形ヒンジが適用された部材で降伏が発生する時間をテーブルに出力します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [テーブル]グループ > [結果テーブル] > [非線形特性] > [イベント時刻/ステップ]
入力
イベント時刻/ステップを実行すると、フィルタリングダイアログが呼び出され、ここで結果を出力する時刻歴荷重ケースを選択し、OKボタンをクリックします。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

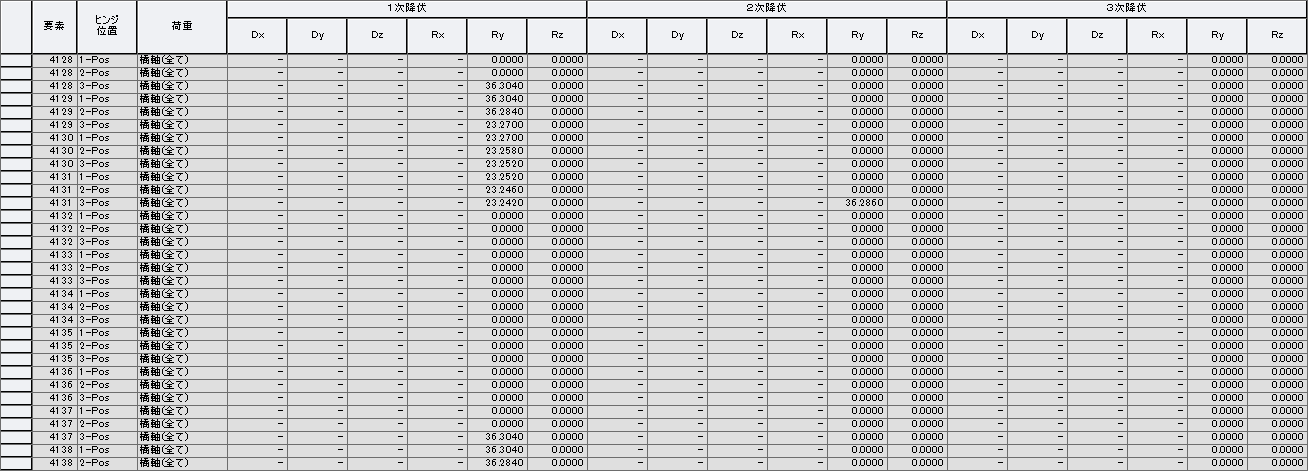

イベント時刻テーブル
要素 : 要素番号
ヒンジ位置 : 非線形ヒンジが割り当てられた位置です。モーメント-回転タイプの場合、i、j、i&j、FXで表示されます。モーメント-曲率タイプの場合、ヒンジの数に応じて表示されます。
荷重 : 時刻歴荷重ケース
自由度 : 自由度
1次降伏
Dx : Dx成分がひび割れ状態(第1折れ点)に到達する時間
Dy : Dy成分がひび割れ状態(第1折れ点)に到達する時間
Dz : Dz成分がひび割れ状態(第1折れ点)に到達する時間
Rx : Rx成分がひび割れ状態(第1折れ点)に到達する時間
Ry : Ry成分がひび割れ状態(第1折れ点)に到達する時間
Rz : Rz成分がひび割れ状態(第1折れ点)に到達する時間
2次降伏
Dx : Dx成分が降伏状態(第2折れ点)に到達する時間
Dy : Dy成分が降伏状態(第2折れ点)に到達する時間
Dz : Dz成分が降伏状態(第2折れ点)に到達する時間
Rx : Rx成分が降伏状態(第2折れ点)に到達する時間
Ry : Ry成分が降伏状態(第2折れ点)に到達する時間
Rz : Rz成分が降伏状態(第2折れ点)に到達する時間
3rd Yield
Dx : Dx成分が終局状態(第3折れ点)に到達する時間
Dy : Dy成分が終局状態(第3折れ点)に到達する時間
Dz : Dz成分が終局状態(第3折れ点)に到達する時間
Rx : Rx成分が終局状態(第3折れ点)に到達する時間
Ry : Ry成分が終局状態(第3折れ点)に到達する時間
Rz : Rz成分が終局状態(第3折れ点)に到達する時間
テトラリニア型では3次降伏に到達した時間を出力します。
成分ごとの時間が「0」と表示されると、降伏状態に達していないことを表します。
免震装置の場合、要素の特性上、イベント時刻は降伏状態に関係なく常に"0"と表示されます。
