機能
- 非弾性解析で非線形ヒンジ(モーメント-回転, モーメント-曲率, バネ, トラスタイプ)の時間ステップによる断面力をテーブル形式で表示します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [テーブル]グループ > [結果テーブル] > [非線形特性] > [断面力]
入力
断面力機能を実行すると、フィルタリングダイアログが呼び出され、ここで結果を出力する時刻歴荷重ケースを選択し、OKボタンをクリックします。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

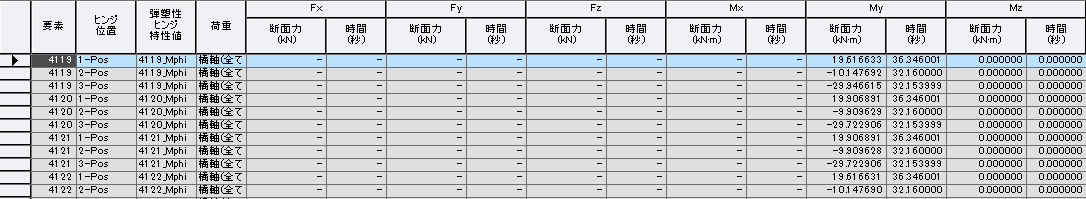

断面力テーブル(モーメント-回転)
断面力テーブル(モーメント-曲率)
要素 : 要素番号
ヒンジ位置 : 非線形ヒンジが割り当てられた位置です。モーメント-回転タイプの場合、i、j、i&j、FXで表示されます。モーメント-曲率タイプの場合、ヒンジの数に応じて表示されます。
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
断面力 : 解析時間が経過するまでの最大断面力
時間 : 最大断面力が発生する時の時間
断面力テーブル(トラス)
要素 : 要素番号
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
断面力 : 解析時間が経過するまでの最大断面力
時間 : 最大断面力が発生する時の時間
断面力テーブル(バネ)
No : 汎用リンク要素の番号
特性値 : 汎用リンク属性の名前
節点1, 2 : リンクを連結する節点番号
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
断面力 : 解析時間が経過するまでの最大断面力
時間 : 最大断面力が発生する時の時間
