機能
- 弾性解析で非線形ヒンジ(モーメント-回転, モーメント-曲率, バネ, トラスタイプ)の時間ステップによる塑性率(D/D1)をテーブル形式で表示します。
- D/D1は解析された時間内での最大変形を一次降伏変形で割った比率です。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [テーブル]グループ > [結果テーブル] > [非線形特性] > [塑性率(D/D1)]
入力
塑性率(D/D1)機能を実行すると、フィルタリングダイアログが呼び出され、ここで結果を出力する時刻歴荷重ケースを選択し、OKボタンをクリックします。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。
塑性率(D/D1)テーブル(モーメント-回転)

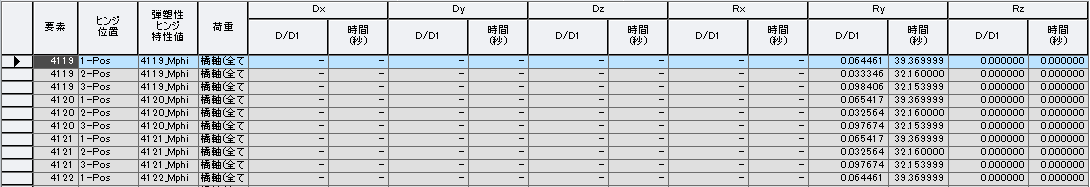

塑性率(D/D1)テーブル(モーメント-曲率)
要素 : 要素番号
ヒンジ位置 : 非線形ヒンジが割り当てられた位置です。モーメント-回転タイプの場合、i、j、i&j、FXで表示されます。モーメント-曲率タイプの場合、ヒンジの数に応じて表示されます。
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
D/D1 : 解析時間が経過するまでの最大変形を一次降伏変形で割った比率
時間 : 最大変形が発生する時の時間

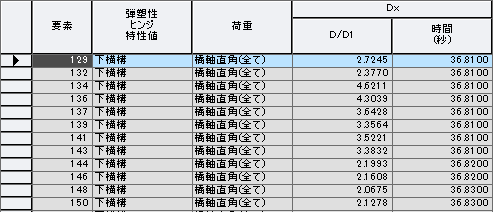

塑性率(D/D1)テーブル(トラス)
要素 : 要素番号
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
D/D1 : 解析時間が経過するまでの最大変形を一次降伏変形で割った比率
時間 : 最大変形が発生する時の時間
塑性率(D/D1)テーブル(バネ)
No : 汎用リンク要素の番号
特性値 : 汎用リンク属性の名前
節点1, 2 : リンクを連結する節点番号
弾塑性ヒンジ特性値 : 定義された非線形ヒンジ属性の名前
荷重 : 時刻歴荷重ケース
D/D1 : 解析時間が経過するまでの最大変形を一次降伏変形で割った比率
時間 : 最大変形が発生する時の時間
