機能
- 時刻歴解析で計算された梁要素の最大/最小断面力の結果をテーブル形式で表示します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 時刻歴] > [テーブル]グループ > [結果テーブル] > [時刻歴応答解析] > [梁要素の断面力]
入力
梁要素の断面力機能を実行すると、フィルタリングダイアログが呼び出され、ここで出力する要素番号、荷重条件、要素断面力の出力位置などを選択し、OKボタンをクリックします。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

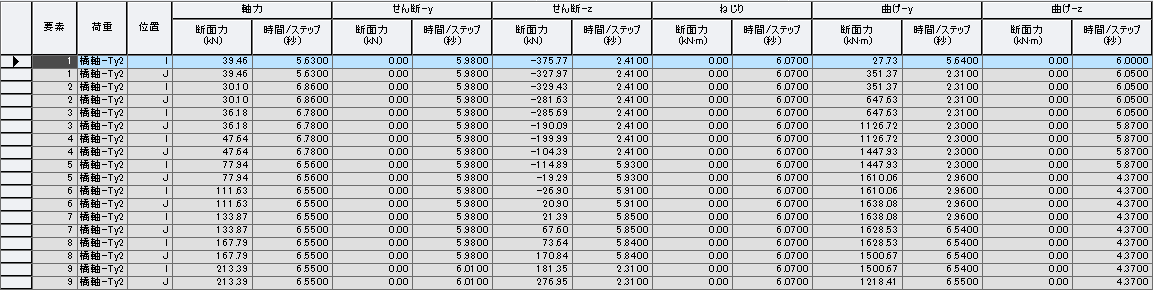

梁要素の断面力テーブル
要素 : 要素番号
荷重 : 時刻歴荷重ケース
最大 : 最大値(+)
最小 : 最小値(-)
最大絶対 : 最大絶対値
位置 : 要素断面力の出力位置
断面力 : 該当要素で発生した最大/最小の断面力
軸力 : 要素座標系のx軸方向の軸力
せん断-y : 要素座標系のy軸方向のせん断力
せん断-z : 要素座標系のz軸方向のせん断力
ねじり : 要素座標系のx軸まわりのねじれモーメント
曲げ-y : 要素座標系のy軸まわりの曲げモーメント
曲げ-z : 要素座標系のz軸まわりの曲げモーメント
時間/ステップ : 最大/最小の断面力が発生した時間
