機能
- 水和熱解析で発生したソリッド要素の節点変位をスプレッドシート形式のテーブルで確認します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 水和熱] > [テーブル]グループ > [結果テーブル] > [変位]
入力
水和熱タイプ> 変位結果テーブル 機能を実行すると、フィルタリングダイアログが呼び出され、ここで出力対象の節点、施工段階などを選択し、OK ボタンをクリックします。閉じる ボタンをクリックすると、全ての対象に対してテーブルを出力し、場合によっては時間がかかることがあります。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

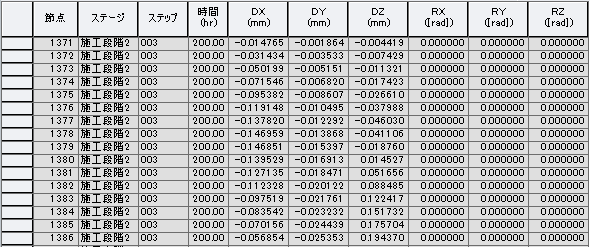

節点 : 節点番号
ステージ : 施工段階
ステップ : 水和熱解析ステップ
時間 : 対応するステップの時間
DX : 全体座標系のX軸方向の変位成分
DY : 全体座標系のY軸方向の変位成分
DZ : 全体座標系のZ軸方向の変位成分
RX : 全体座標系のX軸まわりの回転変位成分
RY : 全体座標系のY軸まわりの回転変位成分
RZ : 全体座標系のZ軸まわりの回転変位成分
解析の結果、テーブルでステージとステップの列は、橋梁の施工段階解析や水和熱の施工段階解析時に出力されます。ステップ列は、幾何非線形解析時にも出力されます。
