機能
- 水和熱解析で発生したソリッド要素の節点許容応力度をスプレッドシート形式のテーブルで確認します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 水和熱] > [テーブル]グループ > [結果テーブル] > [許容引張応力度]
入力
水和熱タイプ> 許容引張応力度結果テーブル 機能を実行すると、フィルタリングダイアログが呼び出され、ここで出力対象の節点、施工段階などを選択し、OK ボタンをクリックします。閉じる ボタンをクリックすると、全ての対象に対してテーブルを出力し、場合によっては時間がかかることがあります。
フィルタリングダイアログの使用については、"テーブルツールの使い方"を参照します。

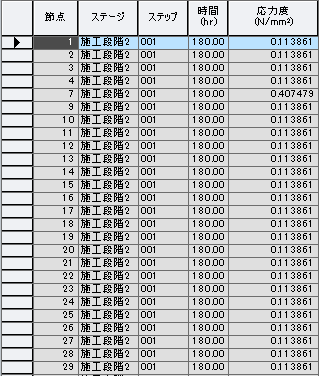

節点 : 節点番号
ステージ : 施工段階
ステップ : 水和熱解析ステップ
時間 : 対応するステップの時間
応力度 : 許容引張応力度
解析の結果、テーブルでステージとステップの列は、橋梁の施工段階解析や水和熱の施工段階解析時に出力されます。ステップ列は、幾何非線形解析時にも出力されます。
