機能
- 初期軸力制御データを利用して計算された外部荷重によって構造物に発生する節点力をテーブルに出力します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 一般] > [テーブル]グループ > [結果テーブル] > [平衡要素の節点力]
入力

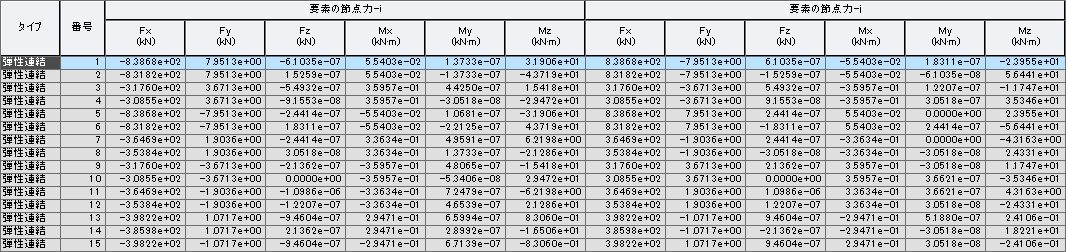

タイプ : 要素の種類
番号 : 要素番号
要素の節点力 - i
要素のi端における要素節点力
要素の節点力 - j
要素のj端における要素節点力
Fx : 要素座標系のx軸方向の節点力
Fy : 要素座標系のy軸方向の節点力
Fz : 要素座標系のz軸方向の節点力
Mx : 要素座標系 x軸まわりの節点モーメント
My : 要素座標系のy軸まわりの節点モーメント
Mz : 要素座標系のz軸まわりの節点モーメント
ここでの節点力は各節点で得られた変位に構造物の剛性をかけて計算された値です。
