機能

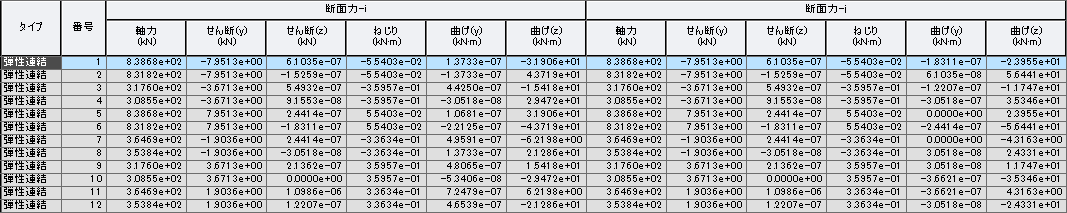

- 初期軸力制御データを利用して計算された外部荷重によって構造物に発生する部材力をテーブルに出力します。
- Civil NXのテーブルツールの詳細については、オンラインマニュアルの”テーブルツールの使い方”を参照してください。
経路
メインメニュー：[結果]タブ > [タイプ : 一般] > [テーブル]グループ > [結果テーブル] > [初期断面力]
入力
タイプ : 要素の種類
番号 : 要素番号
断面力 - i
要素のi端における部材力
要素の節点力 - j
要素のj端における部材力
軸力 : 軸力
せん断(y) : 要素座標系のy軸方向のせん断力
せん断(z) : 要素座標系のz軸方向のせん断力
ねじり: ねじりモーメント
モーメント(y) : 要素座標系のy軸まわりのモーメント
モーメント(z) : 要素座標系のz軸まわりのモーメント
ここでの部材力は平衡要素の節点力に固定端モーメントを足して得られた値です。
