[GTS NX] 지반구속조건이 제대로 설정되지 않습니다. [GTS NX] 地盤拘束条件が正しく設定されていません。

질문　質問

지반경계조건을 생성할 때 자동구속 기능을 설정했으나 특정 면의 구속이 제대로 적용되지 않습니다. 기능상 오류인가요?

地盤境界条件を生成する際に自動拘束機能を設定しましたが、特定の面の拘束が正しく適用されません。 機能上のエラーでしょうか？

답변　回答

구속조건을 설정할 때 [자동] 기능을 사용할 때 정상적으로 구속이 설정되지 않는 경우는 보통 두가지 경우로 발생하게 됩니다.

拘束条件を設定する際、[自動]機能を使用した場合、正常に拘束が設定されない場合は、通常2つのケースが発生します。

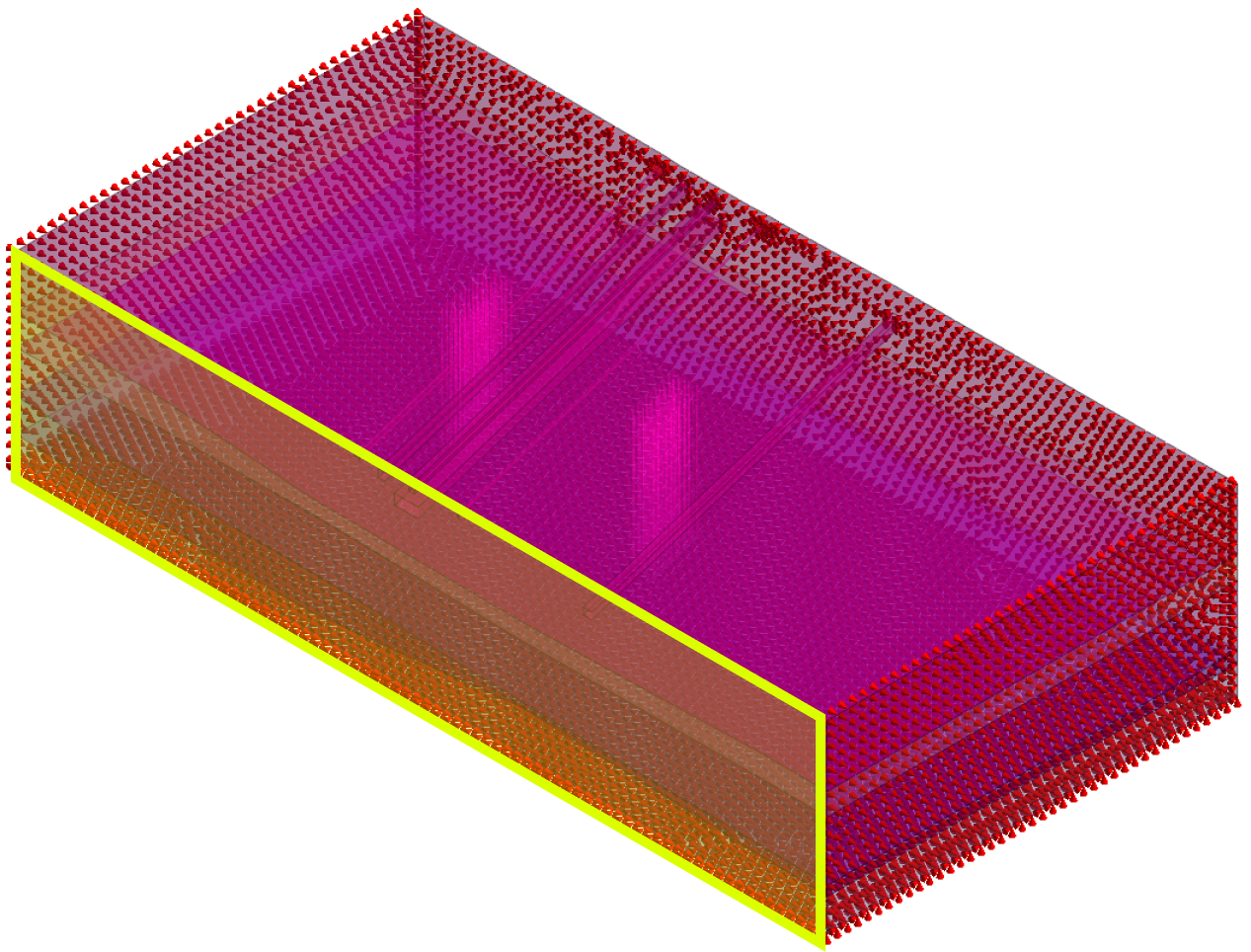

1. 모델형상이 미세하게 틀어져 있는경우

- 구속조건 설정 시 [자동] 기능은 2차원인 경우 일반적으로 X - 방향 Max, Min 값에 X 방향 구속이, Y - 방향으로 Min 값에 XY 방향 구속이 설정되고, 3차원인 경우는 X-방향 Max, Min 값에 X 방향 구속, Y-방향 Max, Min 값에 Y방향 구속이, Z-방향 Min 값에 XYZ방향 구속이 설정됩니다. 그렇기 때문에 모델이 비틀어져 있거나 좌표축과 평행하게 모델이 형성되어있지 않으면 구속기능 중 [자동]기능이 정상적으로 설정되지 않을 수 있습니다.

1.モデル形状が微妙に歪んでいる場合

- 拘束条件設定時の[自動]機能は、2次元の場合、一般的にX方向Max、Min値にX方向拘束が、Y方向Min値にXY方向拘束が設定され、3次元の場合は、X方向Max、Min値にX方向拘束、Y方向Max、Min値にY方向拘束、Z方向Min値にXYZ方向拘束が設定されます。 そのため、モデルが歪んでいたり、座標軸と平行にモデルが形成されていない場合、拘束機能のうち[自動]機能が正常に設定されない場合があります。

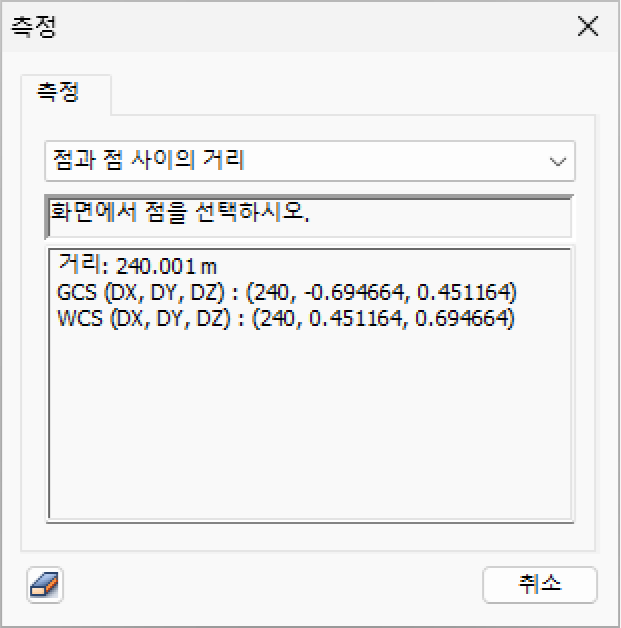

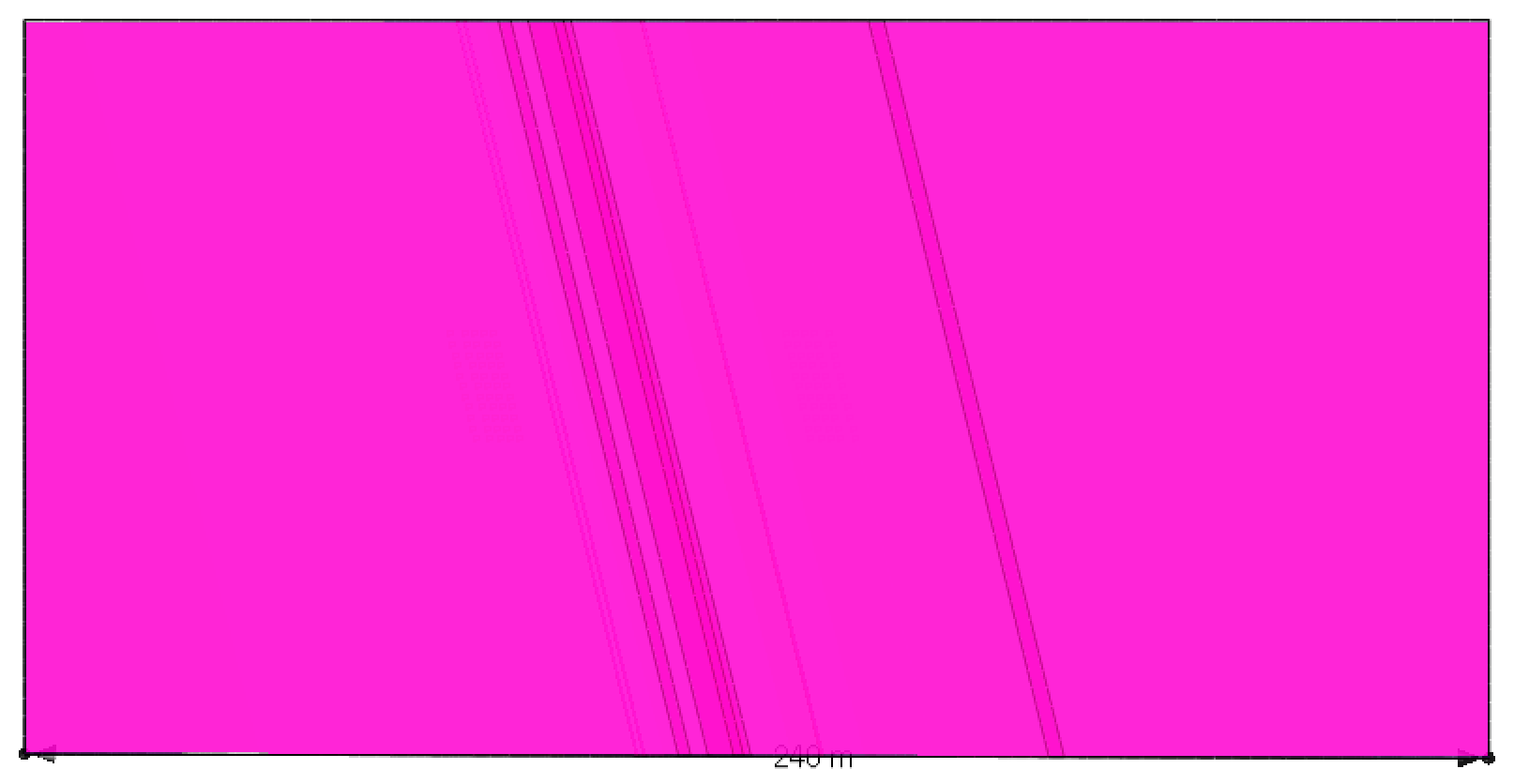

- 모델이 틀어져 있는지 확인하는 방법은 문제되는 면의 모서리나 꼭지점을 [도구 탭 > 기하형상 > 측정] or [F3]을 클릭 하셔서 절점 두개를 선택하시면 X 방향으로 점을 선택하셨으며 GCS나 WCS 값에 X 값만 좌표로 나타나야 하며, 다른 축 방향에서 값이 있다면 경사져 있는 선이 됩니다.

- モデルが曲がっているかどうかを確認する方法は、問題のある面の角や頂点を[ツールタブ > ジオメトリ > 測定] or [F3]をクリックして節点二つを選択すると、X方向に点を選択し、GCSやWCSの値にXの値だけが座標で表示され、他の軸方向に値がある場合は、傾斜した線になります。

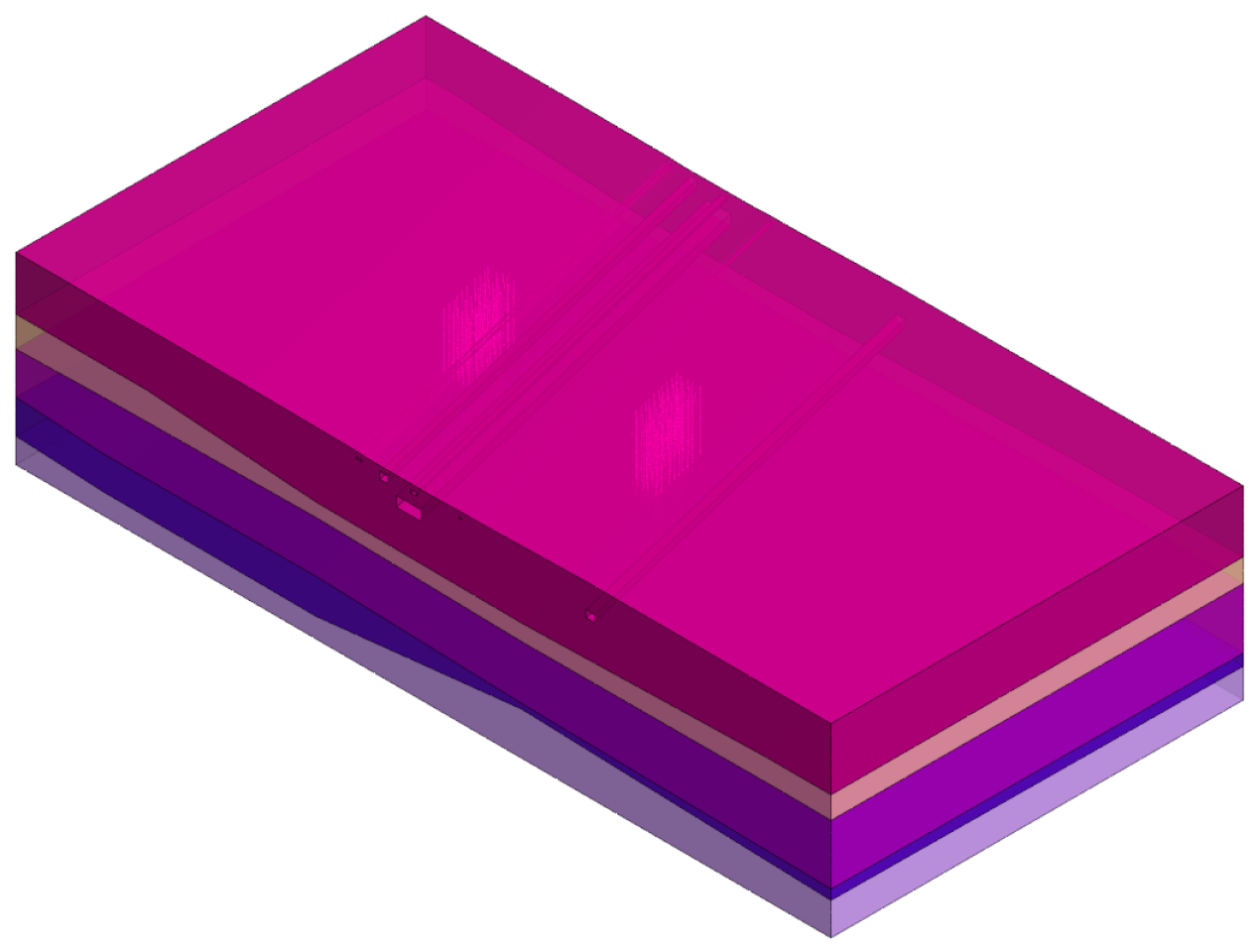

2. 모델이 원점으로부터 너무 멀리 떨어진 경우

- 캐드형상을 불러오기 하면서 원점으로부터 너무 멀리 모델링을 하는 경우 자동 구속이 제대로 설정되지 않을 수 있습니다. 생성하신 요소망을 [요소망 탭 > 이동/복사 > 이동] 기능을 활용하여 원점 근처로 이동시키시거나, 기하형상을 [형상 탭 > 이동/복사 > 이동] 기능을 통해 이동시키신후 요소망을 재 생성하시기 바랍니다.
