機能
NTC2018（Circolare）に基づき、既存建物の梁柱接合部の耐力を確認します。
呼出
リボンメニュー：設計 > RC設計 > 結果 > RC部材設計結果 > 柱梁接合部検定
入力
「Set Existing Joint Check Parameter」ダイアログから、接合部耐力チェックを実施する荷重組合せ／表示要素タイプ／チェック位置を選択します。
テーブルツールの使用方法を参照し、以下のデータを確認します。
既存接合部チェックパラメータ ダイアログボックス
荷重ケース／組合せ
目的の荷重組合せ、または全ての組合せを選択します。
既存接合部チェックテーブルタイプ
選択した要素のみ表示するか、または全要素を表示するかを選択します。
チェック位置の選択
梁柱接合部のチェック位置を設定します。
既存接合部チェックテーブル
要素：要素番号
Position：既存梁柱接合部チェックにおける出力位置（上端または下端）
応力度：応力の種類（引張応力および圧縮応力）
荷重：接合部応力比を支配する荷重組合せ

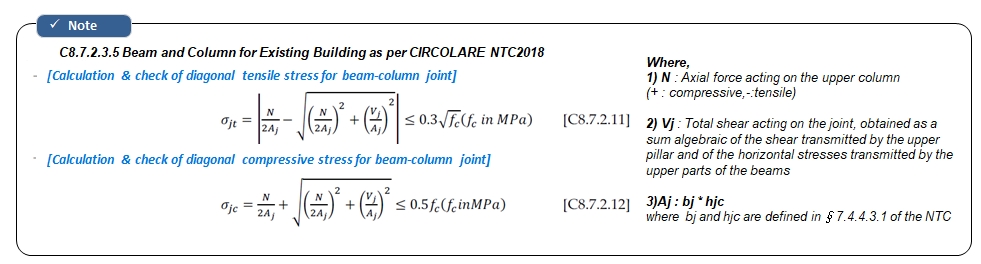

Demand：要求応力（NTC2018 Circolare 式 C8.7.2.11/12 に基づく引張・圧縮応力）
Capacity：耐力応力（NTC2018 Circolare 式 C8.7.2.11/12 に基づく引張・圧縮応力）
Remark：Demand/Capacity が1.0を超える場合は「NG」、それ以外は「OK」と表示されます。
注意：使用上のヒント
1）このチェックオプションはNTC2018コードでのみ有効です。
2）コンクリート設計コードの「耐震設計の特別規定を適用（Apply Special Provision for Seismic Design）」が有効な場合、このチェックオプションは使用できません。
3）このチェックは、NTC2018コード 7.4.4.3で定義される「非拘束接合部（Not Confined Joint）」に対してのみ実施する必要があります。
4）備考欄に「No Beams」と表示される場合、それは梁が接続されていない接合部を意味し、評価する対象がないため確認の必要はありません。
