機能
各層別の質量をスプレッドシート形式のテーブルに表示します。
呼出
リボンメニュー：荷重 > 静的荷重 > 荷重テーブル > 集計テーブル > 層質量テーブル
入力
層質量タブ
層 : 層名
レベル : 各層のレベル(Elevation)
移動質量
X-方向 : 全体座標系のX軸方向の集中質量
Y-方向 : 全体座標系のY軸方向の集中質量
回転質量 : 回転質量の慣性モーメント
回転質量の計算
層剛床を考慮すると、各節点質量を質量中心に集中させるので、Z軸に対する回転質量が発生します。
1. 層剛床を考慮しない場合 層質量を質量中心に集中させない。
2. 層剛床を考慮する場合 層質量を質量中心に集中させる。
質量中心に作用する回転質量は、次のように計算されます。
回転質量＝
ここに、ｍ: 節点質量 D : 節点から質量中心までの距離 n : 節点数

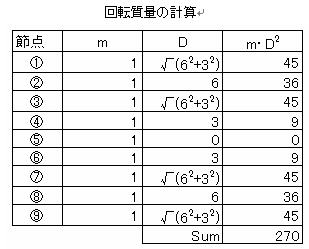

次の計算例を示します。

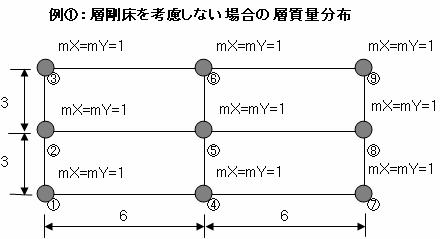

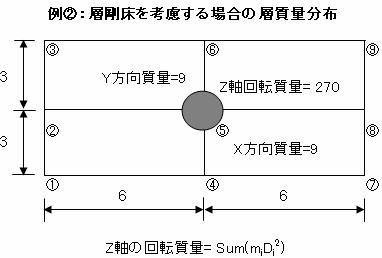

層剛床を考慮しない場合(例①)に各節点質量は、X方向で１、Y方向で１の質量を持ち、Z方向に対する回転質量は0になります。しかし、層剛床を考慮する(例②)と9個の質量体と同じ効果を持つ１個の質量体を作らないといけないので、以下の方法で各方向成分に対する質量を生成します。
・X方向質量：X方向に対する9個の節点質量の和
・Y方向質量：Y方向に対する9個の節点質量の和
・Z方向の回転質量：質量中心に対する9個のZ方向回転質量の和
質量の中心
X-座標 : 質量中心のX軸座標
Y-座標 : 質量中心のY軸座標
X-方向
全体座標系のX軸方向の質量
層 : 層名
レベル : 各層のレベル(Elevation)
節点質量 : 節点質量
荷重を質量に変換 : 荷重から変換した質量
剛床質量 : 各層の質量
構造体の質量 : 自重から変換した質量
合計 : 各層の質量の合計
Y-方向 , Z-方向も X-方向と同じです。
このテーブルではデータの修正はできません。
