結果テーブル 作成 編集

安全性検討 テーブル

機能

地震設計時の設計状況における非崩壊要件(終局限界状態)に対する安全性検証結果を、スプレッドシート形式のテーブルで確認できます。部材耐力に適用される材料特性の部分安全係数は、設計 > 鉄骨/RC設計パラメータ > Partial Safety Factors から取得されます。また、二次効果は 増分解析 > 増分荷重ケース において P-デルタ効果の考慮 をチェックすることで考慮できます。

靭性部材の場合、安全性の検証は、部材の変形(弦部回転)を基準として行われ、部材変形耐力には適切な材料部分係数および信頼係数が適用されます。脆性部材の場合、安全性の検証は、部材力(せん断力)を基準として行われ、部材力耐力には適切な材料部分係数および信頼係数が適用されます。




この機能を使用するには、まず 設計 > Pushover Analysis > Pushover Curve から設計スペクトルに対する目標変位を算定する必要があります。



GEN NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。





呼出

リボンメニュー:増分解析 >  > テーブル  >  結果テーブル  > 安全性検討





入力

安全性検証テーブルを生成するために表示されるダイアログボックスは、プッシュオーバー曲線(Pushover Curve)での目標変位に対する容量スペクトルの選択に基づきます。



プッシュオーバー曲線(Pushover Curve)で EC8/Masonry の目標変位を選択した場合



安全性検証テーブルを生成する対象の要素が定義されると、以下のダイアログボックスが表示されます。

Pushover Load Case:安全性検証テーブルを生成する対象のプッシュオーバー荷重ケースを指定します。

Step for Demand:安全性検証テーブルを生成する対象の限界状態(Limit State)を指定します。



ユーザー定義ステップに対して安全性検証テーブルを生成する場合も、部材耐力値を生成できます。耐力に対する限界状態を選択可能です。


安全性検証機能を実行すると、Set Safety Verification Parameters ダイアログが表示されます。荷重ケース、Step for Demand、信頼係数(Confidence Factor)、成分などのパラメータを設定した後、OK ボタンをクリックしてください。

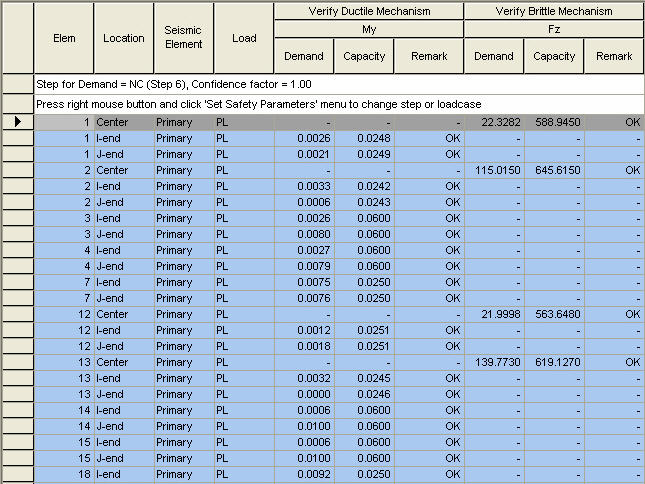

安全性検証テーブル



要素:要素番号

位置:各要素の長さ方向における出力位置

耐震要素:主要耐震部材または二次耐震部材(二次耐震部材は  設計 > 増分解析 > Pushover Global Control で指定)

荷重:プッシュオーバー荷重ケース名

延性機構安全性検証:軸力の有無に関わらず、梁および柱の曲げに対する安全性検証

要求値:限界状態に対応する全コード回転(弾性+非弾性)を考慮

耐力:限界状態に対応する全コード回転耐力(弾性+非弾性)を考慮

判定:検証結果

脆性機構安全性検証:梁および柱のせん断機構に対する安全性検証

要求値:限界状態に対応するせん断力を考慮

耐力:限界状態に対応するせん断耐力を考慮

判定:検証結果

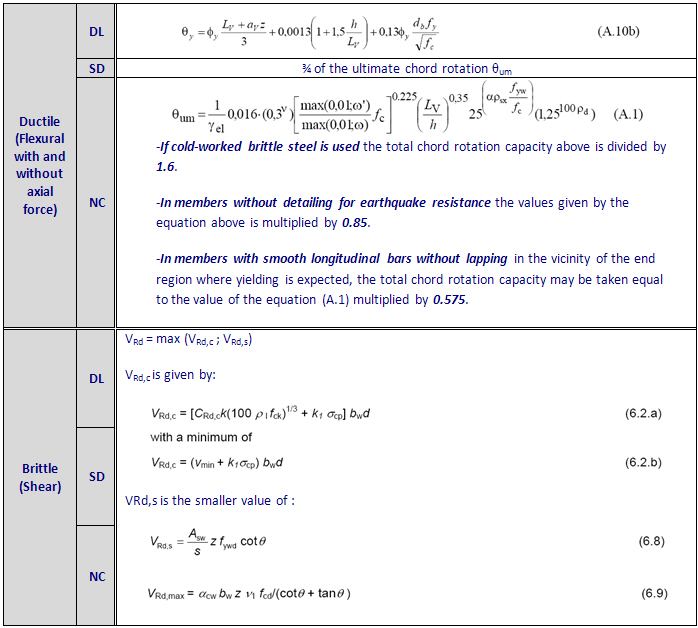

照査用耐力

(1) 鉄筋コンクリート構造(梁および柱) (Eurocode8-3:2004,附属書 A.3.1)






*延性部材の場合は、特性値の平均値をCFで除した値を用いる。
  脆性部材の場合は、特性値の平均値をCFおよび部分安全係数で除した値を用いる。

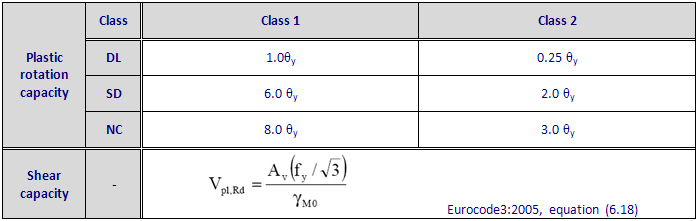

(2) 鋼構造(梁および柱) (Eurocode8-3:2004, 附属書 B.5.2)




*延性部材の場合は、特性値の平均値をCFで除した値を用いる。
  脆性部材の場合は、特性値の平均値をCFおよび部分安全係数で除した値を用いる。

*θy= MyL/6EI

ここで、My:降伏モーメント、L:部材長、E:ヤング係数、I:断面二次モーメント



ushover CurveでNTC 2008のTarget Displacementを選択した場合

安全性検証テーブルを生成する対象要素を定義すると、ダイアログボックスが表示されます。

Pushover Load Case:安全性検証テーブルを生成するプッシュオーバー荷重ケースを指定します。

Step for Demand:安全性検証テーブルを生成する限界状態を指定します。

ユーザー定義ステップで安全性検証テーブルを生成する場合、耐力値(Capacity)も同時に生成することができます。その際、耐力側の限界状態も選択可能です。

安全性検証機能を実行すると、「Set Safety Verification Parameters」ダイアログが起動します。

荷重ケース、要求値ステップ(Step for Demand)、信頼係数(Confidence Factor)、部材コンポーネントなどのパラメータを設定した後、OKボタンをクリックします。

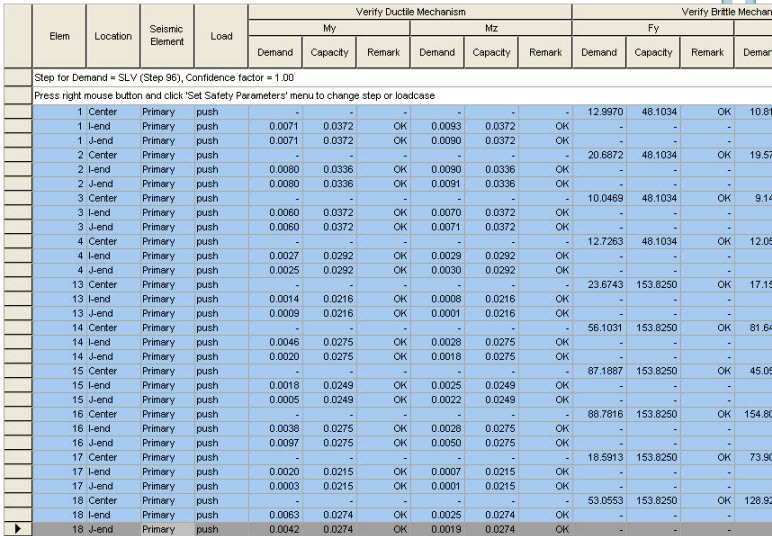

安全性検証テーブル



Elem:要素番号

Location:各要素の長さ方向における出力位置

Seismic Element:主要耐震要素または二次耐震要素(後者は Design > Pushover Analysis > Pushover Global Control で指定)

Load:プッシュオーバー荷重ケース名

Verify Ductile Mechanism:軸力の有無にかかわらず、梁および柱の曲げに対する安全性検証

Demand:限界状態に対応する全コード回転(弾性+非弾性成分)

Capacity:限界状態に対応するコード回転耐力(弾性+非弾性成分)

Remark:検証結果

Verify Brittle Mechanism:梁および柱のせん断機構に対する安全性検証

Demand:限界状態に対応するせん断力

Capacity:限界状態に対応するせん断耐力

Remark:検証結果

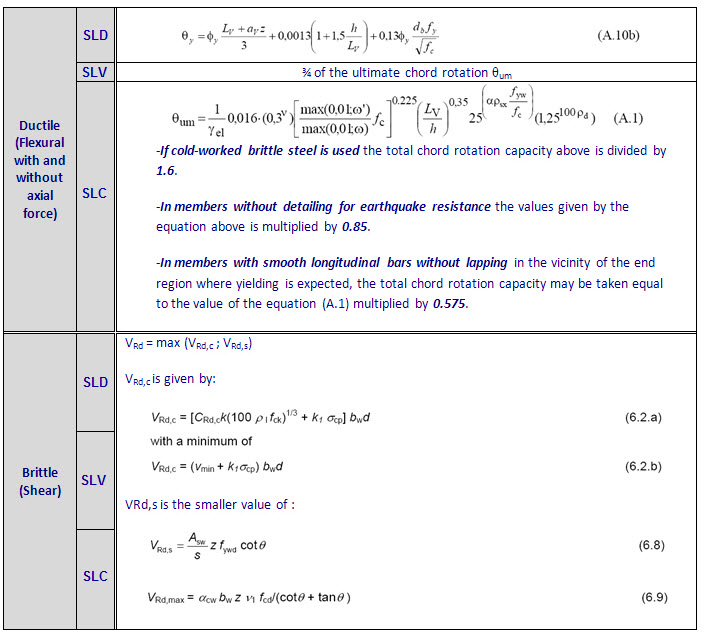

照査用耐力

(1) 鉄筋コンクリート構造(梁および柱)として






延性部材の場合は、特性値の平均値をCFで除した値を用いる。脆性部材の場合は、特性値の平均値をCFおよび部分安全係数で除した値を用いる。

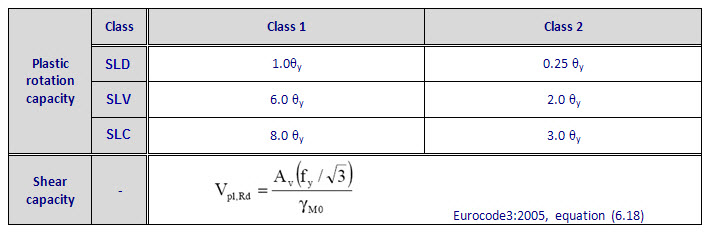

(2) 鋼構造(梁および柱)




*延性部材の場合は、特性値の平均値をCFで除した値を用いる。脆性部材の場合は、特性値の平均値をCFおよび部分安全係数で除した値を用いる。

*θy= MyL/6EI

ここで、My:降伏モーメント、L:部材長、E:ヤング係数、I:断面二次モーメント
