機能
地震時土圧荷重をスプレッドシート形式のテーブルで入力または修正します。
GEN NX のテーブルツールは強力で多様な機能を内蔵しており、詳しい使い方はテーブルツールの使い方を参照してください。
呼出
リボンメニュー：荷重 > 静的荷重 > 荷重テーブル > 静的荷重 > 地震時土圧荷重 テーブル
入力

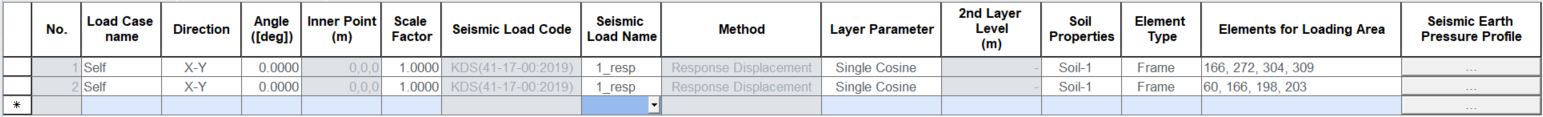

テーブルツールの使用方法を参照し、以下のデータを入力または修正します。
荷重ケース名 : 単位荷重条件
方向 : 荷重の載荷方向
角度 : 全体座標系X軸に対する地震土圧入力角度（degree）
内部節点: 構造物の内部節点
増減係数 : 荷重の増減係数
地震荷重コード : 地震土圧荷重計算に適用する基準（KDS41-17-00:2019）
地震荷重名 : 地震荷重パラメータで設定した地下階地震荷重の名称
計算方法: 選択された地震荷重パラメータにおける地震土圧計算方法
層パラメータ : 地震土圧計算法のうち応答変位法選択時に有効となり、単一（Single）、二重（Double）コサイン法を示します。
第2層レベル : 応答変位法の二重（Double）コサイン法選択時に有効となり、第2層が開始されるレベル
地盤特性 : 地盤特性パラメータで設定された地盤特性の名称
要素タイプ : 荷重を生成する対象要素の種類（Frame、Planar）
荷重領域要素 : 荷重領域グループ定義に登録された領域グループ名称
地震土圧プロファイル :自動算定された地震土圧について、作用方向および各成分ごとの表・グラフをスプレッドシート形式で確認できます。
