梁荷重

1. 説明

このコンポーネントは、CIVIL NXのBeam Load機能を操作します。

梁要素に作用する等分布荷重やスパン内集中荷重などの梁荷重を入力します。既に入力されている梁荷重を変更または削除します。



Beam Load機能は、CIVIL NXのメインメニューから選択できます。 [Load] tab > [Static Loads(Type)] group > [Element/Line Beam Load]



2. Grasshopperパス



[Midas] > [Static Loads] > [Beam Load]

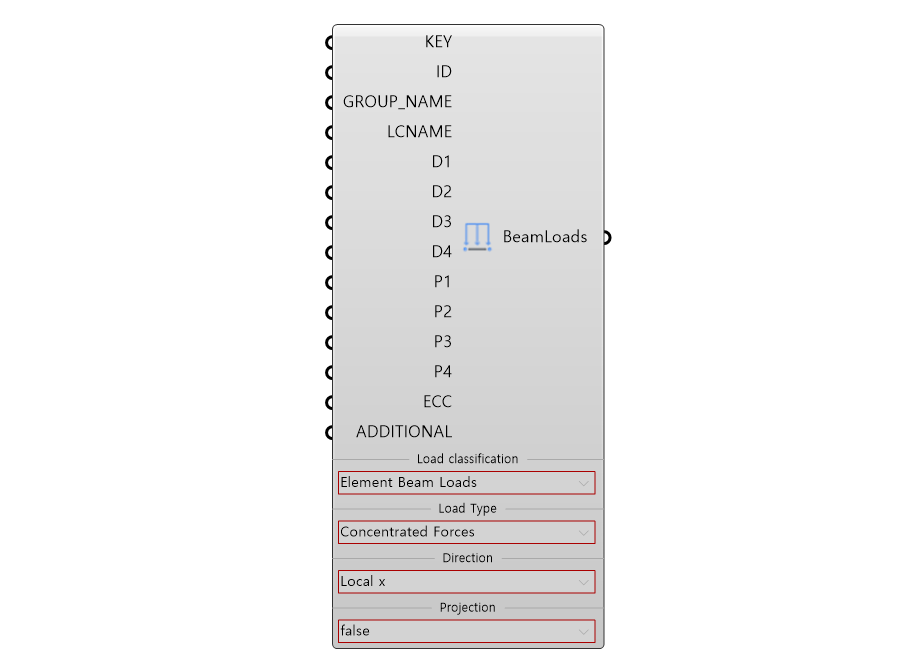

3. コンポーネント画像

4. 入出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	Key	Element No.	Integer	-	-
2	ID	Serial Number	Integer	-	-
3	GROUP_NAME	Load Group Name	String	-	-
4	LCNAME	Load Case Name	String	-	-
5	D1,D2,D3,D4	Distance-x1,x2,x3,x4	Real	-	-
6	P1,P2,P3,P4	Load-v1,v2,v3,v4	Real	-	-
7	ECC	Use Eccentricity	Object	-	Beam Load Eccentricity
8	ADDITIONAL	Use Additional H from Top Option	Object	-	Beam Pressure Additional H
9	Load Classification	Load Classification	Select	Element Beam Loads	-
10	Load Type	Load Type	Select	Concentrated Forces	-
11	Direction	Direction	Select	Local x	-
12	Projection	Projection	Select	false	-



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	BMLD	Create Beam Loads	Json	PUT/DELETE	-



5. APIマニュアル参照リンク

Beam Loads (Element, Line, Typical)

---
