1. 概要
Civil NX/GEN NXの「Specified Displacements of Support」機能を操作するコンポーネントです。
節点に指定変位（強制変位）を入力するほか、既に入力されている指定変位（強制変位）の変更または削除を行います。
「Specified Displacements of Support」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Load] tab > [Static Loads(Type)] group > [Specified Displacements of Support]
2. Grasshopper パス
[Midas] > [Static Loads] > [Specified Displacements of Support]

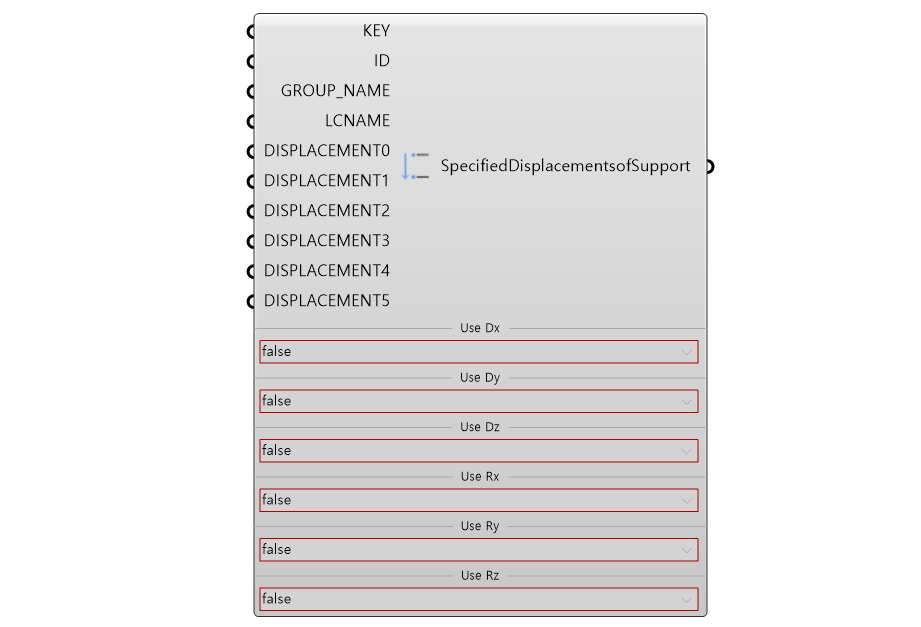

3.コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | Key | Node No. | Integer | - | - |
| 2 | ID | Serial Number | Integer | - | - |
| 3 | GROUP_NAME | Load Group Name | String | - | - |
| 4 | LCNAME | Load Case Name | String | - | - |
| 5 | DISPLACEMENT 0,1,2,3,4,5 |
Displacements Value (Local Direction) Dx, Dy, Dz, Rx, Ry, Rz |
Real | - | - |
| 6 | Use Dx,Dy,Dz,Rx,Ry,Rz | Usage Flag | Select | false | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | SDSP | Assign Specified Displacements of Support | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
Specified Displacements of Support
