Nodal Masses

1. 概要

Civil NXの「Nodal Masses」機能を操作するコンポーネントです。
節点に集中質量データ（並進集中質量／回転質量慣性モーメント）を入力するほか、既に入力されている節点質量の変更または削除を行います。



「Nodal Masses」機能は、Civil NXのメインメニューから［Select］を選択すると表示されます。
[Load] tab > [Static Loads(Type)] group > [Nodal Masses]



2. Grasshopper パス



[Midas] > [Static Loads] > [Nodal Masses]

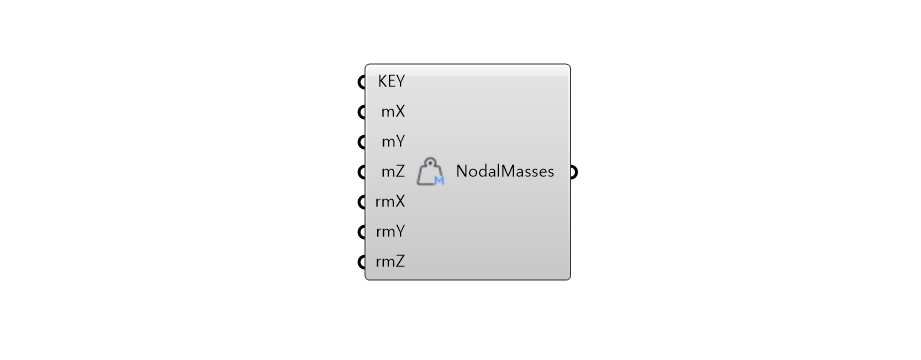

3.コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	Key	Element No.	Integer	-	-
2	mX,mY,mZ	Translational Lumped Mass in GCS	Real	-	-
3	rmX,rmY,rmZ	Rotational Mass Moment of Inertia about GCS	Real	-	-

• 出力データ

Index	Command	Description	Type	Method	Next Component
1	NMAS	Create Nodal Masses	Json	PUT/DELETE	-



5. APIマニュアル参照リンク

Nodal Masses

---
