Plate

1. 概要

Tこのコンポーネントは、Civil NX/GEN NXの「Create Elements」機能における「Plate Type」を操作します。

Civil NX/GEN NXのメインメニューから「Create Elements」→「Plate Type」を選択します。 [Node/Element] tab > [General] group > [Create] menu > Create Element



2. Grasshopper パス



[Midas] > [Node/Element] > [Plate]

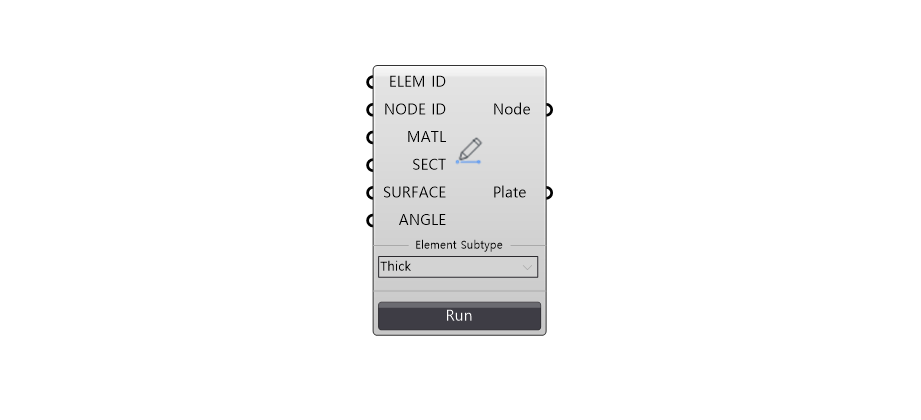

3. コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	ELEM ID	Element ID (If empty, the number will be entered automatically)	Integer	-	-
2	NODE ID	Node ID (If empty, the number will be entered automatically)	Integer	-	-
3	MATL	Material ID	Integer	1	-
4	SECT	Thickness ID	Integer	1	-
5	SURFACE	Surface	Object	-	Suface Object (by Rhino)
6	ANGLE	Beta Angle	Real	0	-
7	Element Subtype		Select	Thick	-



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	NODE	Create Plate Node	Json	POST DELETE	-
2	ELEM	Create Plate Element			-



5. APIマニュアル参照リンク

Element

---
