Define General Spring Type

1. 概要

Civil NX/GEN NXの「Define General Spring Type」機能を操作するコンポーネントです。
選択した節点の自由度を拘束します。以前に定義された支持条件を置き換える、または削除します。



「Define General Spring Type」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Boundary] tab > [Spring Supports] group > [Define General Spring Type]



2. Grasshopper パス



[Midas] > [Boundary] > [Define General Spring Type]

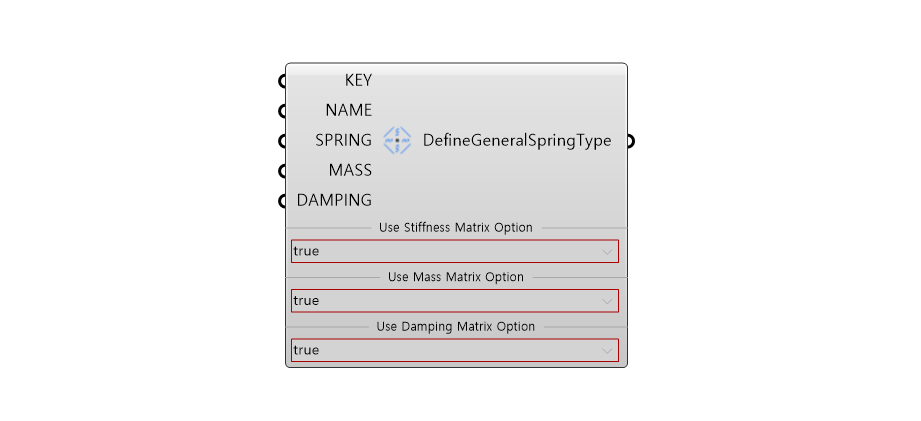

3. コンポーネント画像

4. 入力／出力値



• 入力データ



Index	Name	Description	Type	Default	Previous Component
1	Key	General Spring Type  ID.	Integer	-	-
2	NAME	General Spring Name	String	-	-
3	SPRING *	Spring (SDz)	Real	-	-
4	MASS **	Mass (MDx)	Real	-	-
5	DAMPING ***	Damping (DDx)	Real	-	-
6	Use Stiffness Matrix Option	Use Stiffness Matrix Option	Select	true	-
7	Use Mass Matrix Option	Use Mass Marix Option	Select	false	-
8	Use Damping Matrix Option	Use Damping Matrix Option	Select	false	-



Activation Condition

* Only for Use Stiffness Matrix Option is true

** Only for Use Mass Matrix Option is true

*** Only for Use Damping Matrix Option is true



• 出力データ



Index	Command	Description	Type	Method	Next Component
1	GSTP	Define General Spring Type	Json	PUT/DELETE	Assign General Spring Supports



5. APIマニュアル参照リンク

Define General Spring Type

---
