1. 概要
Civil NX/GEN NXにおける「General Spring Support」機能を操作するコンポーネントです。
選択した節点に対して、GCS（全体座標系）または節点のローカル座標系を基準とし、他の自由度に関連する成分を含む、剛性・減衰・質量の6×6連成マトリクスによる一般スプリング支持を入力します。
「Assign General Spring Supports」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Boundary] tab > [Spring Supports] group > [General Spring Supports]
2. Grasshopper パス
[Midas] > [Boundary] > [Assign General Spring Supports]

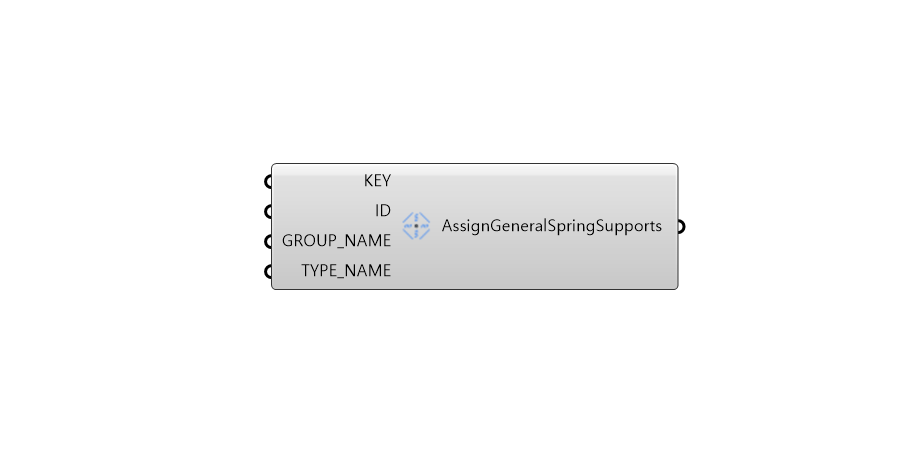

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | Key | Node No. | Integer | - | - |
| 2 | ID | Serial Number | Integer | - | - |
| 3 | GROUP_NAME | Boundary Group Name | String | - | - |
| 4 |
TYPE_NAME |
General Spring Type Name | String | - | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | GSPR | Assign General Spring Supports | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
Assign General Spring Supports
