1. 説明
このコンポーネントは、CIVIL NXのBeam End Release機能を操作します。梁要素の両端における端部リリース条件（ヒンジ、スライディング、ローラージョイント、部分固定）を入力するほか、既に入力されている端部リリース条件を置換または削除します。
Beam End Release機能は、CIVIL NXのメインメニューから選択できます。[Boundary] tab > [Release/Offset] group > [Beam End Release]
2. Grasshopperパス
[Midas] > [Boundary] > [Beam End Release]

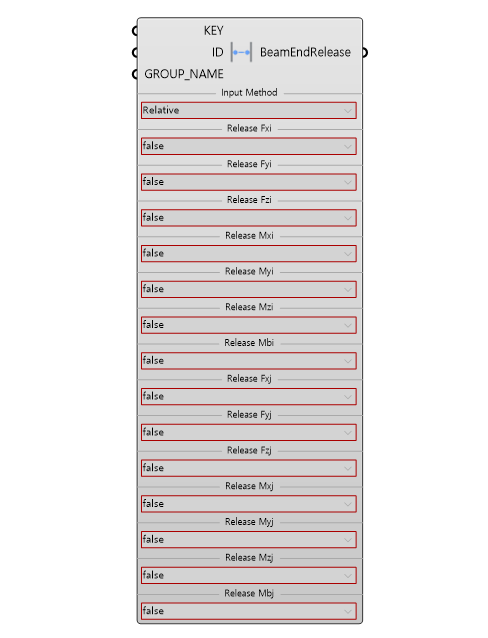

3. コンポーネント画像
4. 入出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | Key | Element ID | Integer | - | - |
| 2 | ID | Serial Number | Integer | - | - |
| 3 | GROUP_NAME | Boundary Group Name | String | - | - |
| 4 | Input Method | Relative or Value Type | Select | - | - |
| 5 |
Release Fxi Release Fyi Release Fzi Release Mxi Release Myi Release Mzi Release Mbi |
Release i-Node Partial Fixity (Fxi, Fyi, Fzi, Mxi, Myi, Mzi, Mbi) |
Select | False |
- |
| 6 |
Release Fxj Release Fyj Release Fzj Release Mxj Release Myj Release Mzj Release Mbj |
Release j-Node Partial Fixity (Fxi, Fyi, Fzi, Mxi, Myi, Mzi, Mbi) |
Select | False | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | FRLS | Assign Beam End Release | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
