Loads to Masses

1. 概要

Civil NX/GEN NXの「Loads to Masses」機能を操作するコンポーネントです。
入力された荷重の鉛直成分（GCSの－Z方向に作用する荷重）の値を質量に変換し、集中質量データとして入力します。



「Loads to Masses」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Load] tab > [Static Loads(Type)] group > [Load to Masses]



2.Grasshopper パス



[Midas] > [Static Loads] > [Loads to Masses]

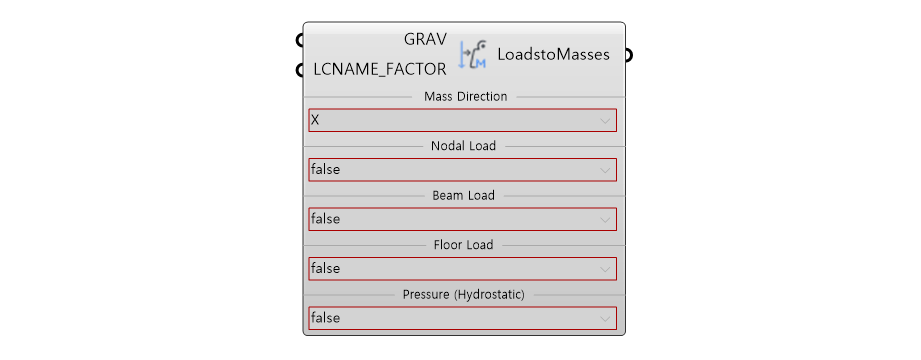

3. コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	GRAV	Gravity	Real	0	-
2	LCNAME_FACTOR	Load Case Name & Scale Factor	Array [String,Real]	-	-
3	Mass Direction	Mass Direction	Select	X	-
4	Nodal Load	Convert for Nodal Load	Select	false	-
5	Beam Load	Convert for Beam Load	Select	false	-
6	Floor Load	Convert for Floor Load	Select	false	-
7	Pressure (Hydrostatic)	Convert for Pressure Load	Select	false	-



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	LTOM	Create Loads to Masses	Json	PUT/DELETE	-



5. APIマニュアル参照リンク/h3

Loads to Masses

---
