1. 概要
このコンポーネントは、Civil NX/GEN NXのDB Shapeを「Section」コンポーネントのShapeデータに変換します。
断面形状リスト：断面形状を選択します。
(アングル（L形鋼）、チャンネル（溝形鋼）、H形鋼、T形鋼、箱形断面、パイプ（円形鋼管）、ダブルアングル、ダブルチャンネル、中実矩形断面、中実円形断面、八角形断面、中実八角形断面、R八角形断面、トラック形断面、中実トラック形断面、ハーフトラック形断面、冷間成形溝形鋼の断面).
「Section Properties」機能の「DB Shape」は、Civil NX/GEN NXのメインメニューから選択できます。
[Properties] tab > [Section Properties] group > [Section Properties] menu > Section > DB/User
2. Grasshopper パス
[Midas] > [Properties] > [ Shape DB ]

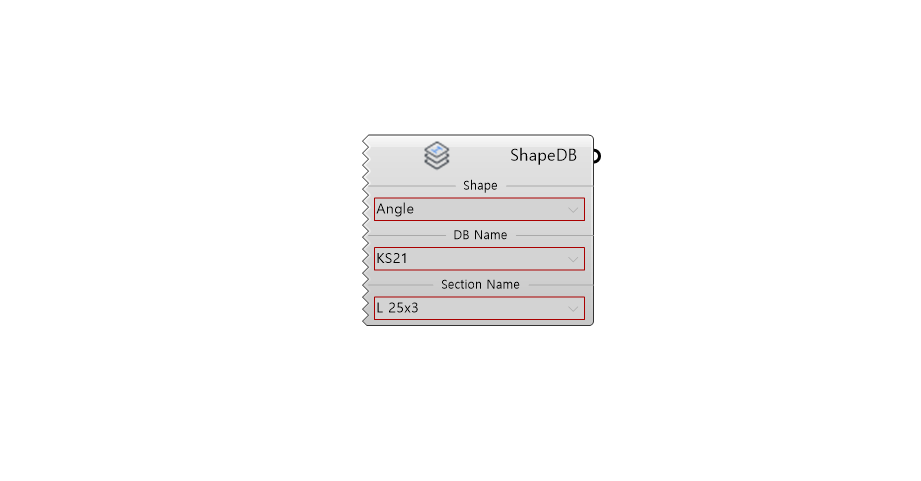

3.コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | Shape | Section Shape Type | Select | Angle | - |
| 2 | DB_Name | DB Name | Select | KS21 | - |
| 3 | Section_Name | Section Name of DB | Select | L 25x3 |
- |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | SECT | Create DB Shape Data | Object | - |
Section Shape SRC PSC Shape-1,2Cell Tapered Shape |
5. APIマニュアル参照リンク
