テーパー形状

1. 概要

このコンポーネントは、Civil NXのテーパー形状を、「Shape of the Section」コンポーネント用のデータに変換します。



「テーパー形状」機能は、Civil NXのメインメニューから、以下の順に選択することで表示できます。
[Properties] tab > [Section Properties] group > [Section Properties] menu > Section > Tapered



2. Grasshopper パス



[Midas] > [Properties] > [ Tapered Shape ]

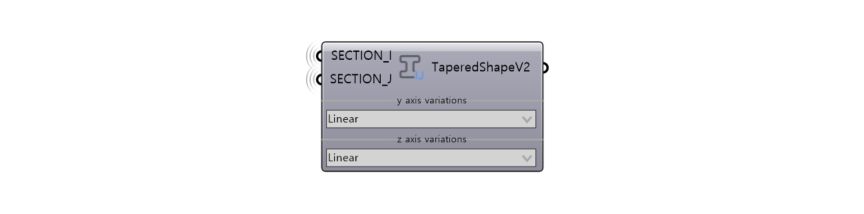

3. コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	SECTION_I	Section I Shape	Object	-	Shape DB
					Shape User
					PSC Box Shape
					PSC Non Box Shape
					PSC Value Shape
					Composite Shape
2	SECTION_J	Section J Shape	Object	-	Shape DB
					Shape User
					PSC Box Shape
					PSC Non Box Shape
					PSC Value Shape
					Composite Shape
3	y axis variations	y axis variations Option	Select	Linear	-
4	z axis variations	y axis variations Option	Select	Linear	-



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	SECT	Create Tapered Shape Data	Object	-	Section



5. APIマニュアル参照リンク

Section Properties - Tapered - DB/User

Section Properties - Tapered - PSC

Section Properties - Tapered - PSC Value

Section Properties - Tapered - Composite PSC

Section Properties - Tapered - Composite Steel

---
