梁荷重偏心

1. 説明

This component related the このコンポーネントは、CIVIL NXのBeam Loads機能において、偏心距離を指定することで、偏心荷重を簡単に設定できるようにします。



Beam LoadsのBeam Load Eccentricityは、CIVIL NXのメインメニューから選択できます。 [Load] tab > [Static Loads(Type)] group > [Element/Line Beam Loads]



2. Grasshopperパス



[Midas] > [Static Loads] > [Beam Load Eccentricity]

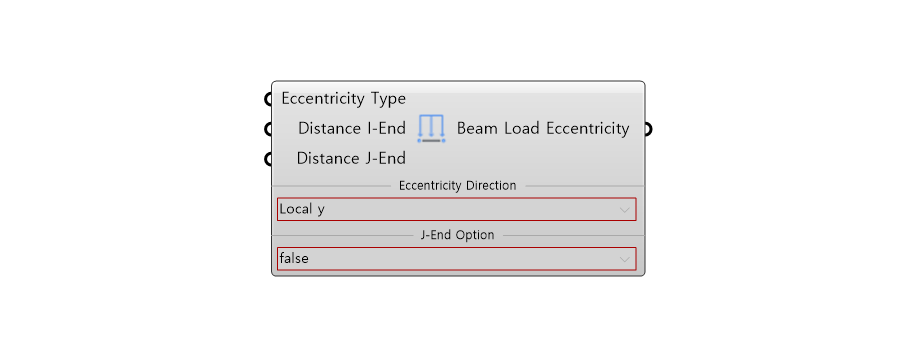

3. コンポーネント画像

4. 入出力値



• 入力データ



Index	Name	Description	Type	Default	Previous Component
1	ECCEN_TYPE	Eccentiricity Type	Integer	-	-
2	I_END	Distance I-End	Real	-	-
3	J_END	Distance J-End	Real	-	-
4	Eccentricity Direction	Eccetricity Direction	Select	Local y	-
5	J-End option	Use J-End Option	Select	false	-

• 出力データ

Index	Command	Description	Type	Method	Next Component
1	BMLD	Create Beam Loads	Json	-	Beam Loads



5. APIマニュアル参照リンク

Beam Loads (Element, Line, Typical)

---
