Beam Pressure Additional H

1. 概要

This component related the Civil NX/GEN NXの「Beam Loads」機能です。
このコンポーネントは、荷重タイプが「Uniform Pressure（等分布圧力）」または「Trapezoidal Pressure（台形分布圧力）」の場合に使用できます。
モデル化されていない防護柵の高さ Hを考慮して、圧力荷重を適用します。追加の H は、荷重方向に応じて、ローカル y または z の正方向（+）における上端からの距離を表します。



「Beam Loads」の「Beam Load Additional」は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Load] tab > [Static Loads(Type)] group > [Element/Line Beam Loads]



2. Grasshopper パス



[Midas] > [Static Loads] > [Beam Load Additional]

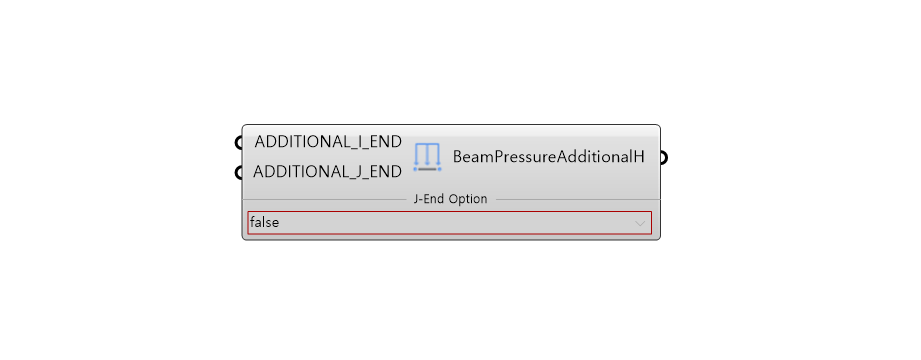

3.コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	ADDITIONAL_I_END	Distance I-End	Real	-	-
2	ADDITIONAL_J_END	Distance J-End	Real	-	-
3	J-End option	Use J-End Option	Boolean	False	-

• 出力データ

Index	Command	Description	Type	Method	Next Component
1	BMLD	Create Beam Loads	Json	-	Beam Loads



5. APIマニュアル参照リンク

Beam Loads (Element, Line, Typical)

---
