Plate Plane Load

1. 概要

このコンポーネントは、Civil NX/GEN NXの「平面荷重の割り当て」機能を操作します。
「Plane Load Type」で定義した平面荷重を、プレート要素上の任意の指定位置に適用します。



「Assign Plane Loads」機能における「Plate Plane Load」は、プレート平面荷重を意味します。
Loads can be found in the Civil NX/GEN NX main menu,select [Load] tab > [Static Loads(Type)] group > [Pressure Load] group > [Assign Plane Loads] menu > [Assign Plane Load Type] > [Plate] Element Type



2. Grasshopper パス



[Midas] > [Static Loads] > [Plate Plane Load]

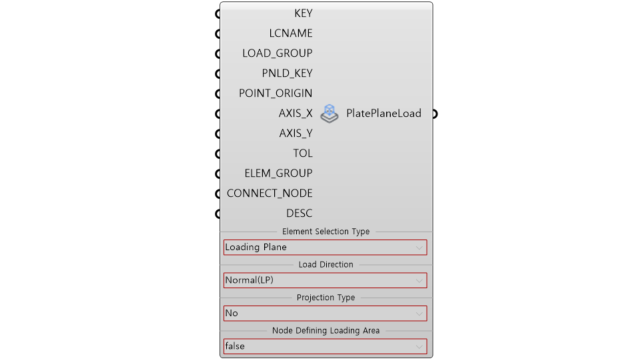

3. コンポーネント画像

4. 入力／出力値



• 入力データ



Index	Name	Description	Type	Default	Previous Component
1	KEY	Plane Load ID	Integer	-	-
2	LCNAME	Load Case Name	String	-	-
3	LOAD_GROUP	Load Group Name	String	-	-
4	PNLD_KEY	Plane Load Type Key No.	Integer	-	-
5	POINT_ORGIN	Origin Point	Array [x,y,z]	-	-
5	AXIS_X, AXIS_Y	Plane X,Y Axis	Array [x,y,z]	-	-
6	TOL	Tolerance	Real	-	-
7	ELEM_GROUP *	Element Group Name	String	-	-
8	CONNECT_NODE **	Loading Boundary Connecting Node	Integer	-	-
9	DESC	Description	String	-	-
10	Element Selection Type	Element Selection Type	Select	Loading Plane	-
11	Load Direction	Load Direction	Select	Nomal(LP)	-
12	Projection Type	Projection Type	Select	No	-
13	Node Defining Loading Area	Node Defining Loading Area	Select	False	-



Activation Condition

* Only for if Element Selection Type is Group

** Only for if Element Selection Type is Loading Plane



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	PNLA	Assign Plate Plane Loads	Json	PUT/DELETE	-



5. APIマニュアル参照リンク

Assign Plane Loads

---
