Comp Only Point Spring

1. 概要

Civil NX/GEN NXの「Point Spring Support」機能を操作するコンポーネントです。
圧縮のみ有効なタイプの弾性スプリングの剛性を入力します。



「Comp Only Point Spring Supports」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Boundary] tab > [Spring Supports] group > [Point Spring Supports]



2. Grasshopper パス



[Midas] > [Boundary] > [Comp Only Point Spring]

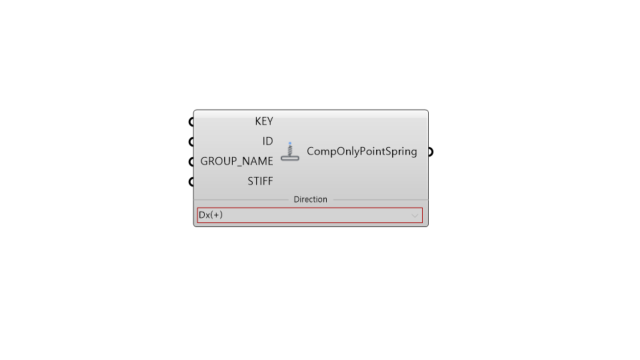

3. コンポーネント画像

4. 入力／出力値



• 入力データ



Index	Name	Description	Type	Default	Previous Component
1	KEY	Node No.	Integer	-	-
2	ID	Serial Number	Integer	-	-
3	GROUP_NAME	Boundary Group Name	String	-	-
4	STIFF	Comp-Only spring stiffness value	Real	-	-
5	Direction	The direction of a spring	Select	-	-

• 出力データ

Index	Command	Description	Type	Method	Next Component
1	NSPR	Assign Point Spring Supports	Json	PUT/DELETE	-



5. APIマニュアル参照リンク

Point Spring

---
