1. 概要
Civil NXの「Elastic Link」機能を操作するコンポーネントです。
圧縮のみ有効な弾性リンクデータを作成します。
「Comp Only Elastic Link」機能は、Civil NXのメインメニューから［Select］を選択すると表示されます。
[Boundary] tab > [Links] group > [Elastic Link]
2. Grasshopper パス
[Midas] > [Boundary] > [Comp Only Elastic Link]

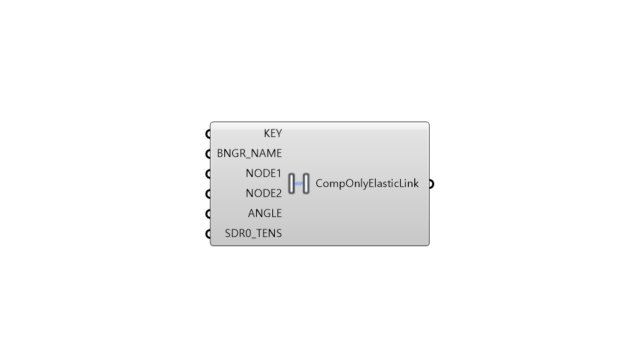

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | KEY | Elastic Link ID | Integer | - | - |
| 2 | BNGR_NAME | Boundary Group Name | Integer | - | - |
| 3 | NODE1, NODE2 | Node No 1,2 | Integer | - | - |
| 4 | ANGLE | Angle defining the elastic link orientation | Real | - | - |
| 5 | SDR0_COMP | Compression Only Stiffness | Real | - | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | ELNK | Create Elastic Link | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
