1.概要
Civil NX/GEN NXの「Force-Deformation」機能を操作するコンポーネントです。
ポイントスプリング支持のばね剛性における履歴特性、または弾性リンクの引張・圧縮剛性を入力します。
「Force-Deformation」機能は、Civil NX/GEN NXのメインメニューから［Select］を選択すると表示されます。
[Boundary] tab > [Advanced] group > [Forces-Deformation Funtion]
2. Grasshopper パス
[Midas] > [Boundary] > [Force Deformation Function]

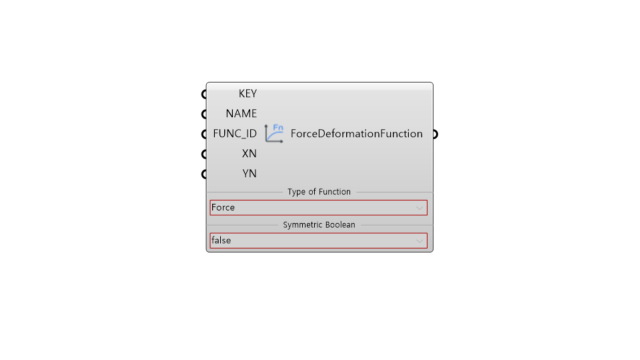

3. コンポーネント画像
4.入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | KEY | ID | Integer | - | - |
| 2 | NAME | Function Name | String | - | - |
| 3 | FUNC_ID | Function ID | Integer | - | - |
| 4 | XN | Disp or Radian | Real | - | - |
| 5 | YN | Force or Moment | Real | - | - |
| 6 |
Type of Function |
Disp-Force or Radian-Moment | Select | Force | - |
| 6 | Symmetric Boolean | Symmetric or Unsymmetric | Select | False | - |
-
出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | MLFC | Create Force Deformation Funtion | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
