概要
梁の断面算定・ 保有水平耐力の算定に必要な情報を入力します。
実行方法

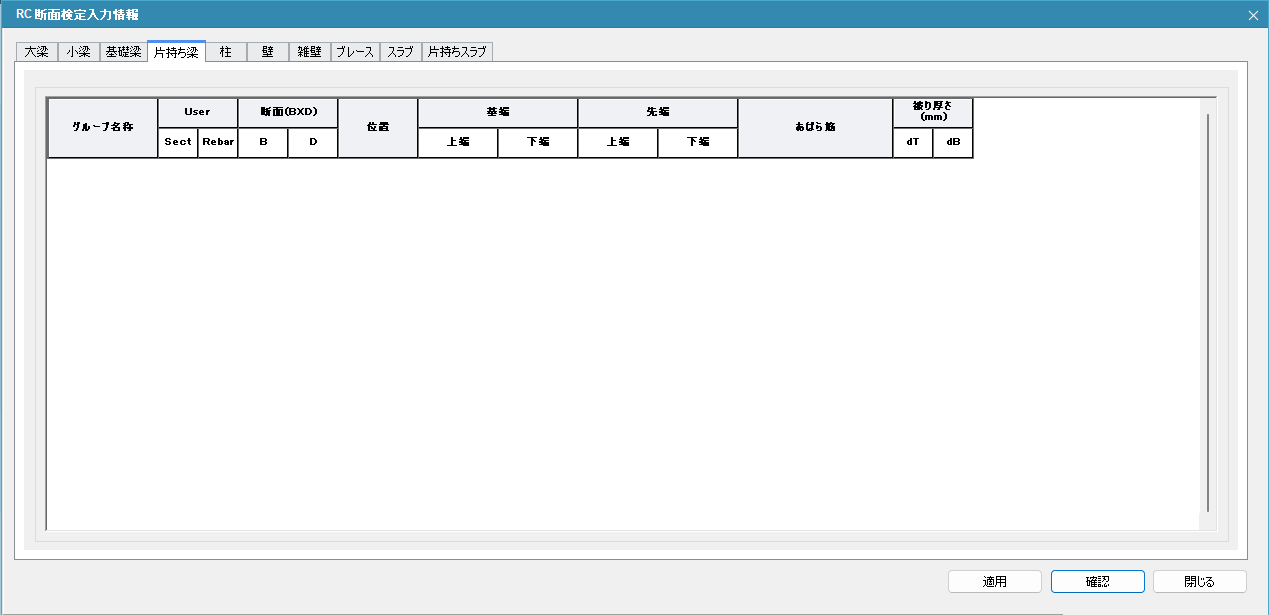

リボンメニュー：設計条件 > 断面検定入力情報 > RC > 片持ち梁入力情報
詳細説明
RC基礎梁の配筋情報を入力します。
グループ名称
梁符号が / 各層での梁記号
USER
■ チェックオン
予備設計 / 自動配筋時にeGenが入力情報を変更しません。
■ チェックオフ
予備設計 / 自動配筋時にeGenが入力情報を変更します。
「Sect」は断面サイズ、「Rebar」は配筋情報を表します。
断面(B×D)
B：梁幅
D：梁せい
位置
■ 全断面
全断面同一配筋とします。(基端のみ入力可能)
■ 各端
基端・先端のそれぞれに配筋を入力します。
基端/先端
■ 上端
上端主筋を入力します。
2段筋を入力する場合には1段筋を分子とする分数形式(例：4/2)で入力します。
鉄筋径はD6からD41まで入力することができます。(Dは大文字でなければなりません。)
■ 下端
下端主筋を入力します。
2段筋を入力する場合には1段筋を分子とする分数形式(例：4/2)で入力します。
鉄筋径はD6からD41まで入力することができます。(Dは大文字でなければなりません。)
あばら筋
左から補強筋本数、鉄筋径、補強筋間隔となります。
被り厚さ(mm)
■ dT
上端から一段目の主筋重心までの距離
■ dB
下端から一段目の主筋重心までの距離
