1. 概要
このコンポーネントは、Civil NX/GEN NXの「Traffic Line Lanes（交通車線）」機能に関連します。移動荷重解析に使用する交通車線を入力します。
「Traffic Line Lanes」機能の「Lane Items」は、Civil NX/GEN NXのメインメニューから選択できます。
[Load] tab > [Moving Load(Type)] group > [Moving Load Code] Menu > [Traffic Line Lanes] Menu > [Traffic Line Lanes]
2. Grasshopper パス
[Midas] > [Moving Load] > [Lane Items of Traffic Line Lanes]

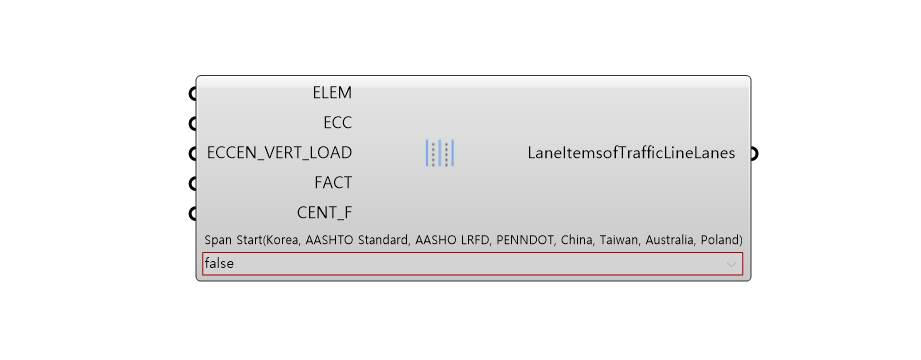

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | ELEM | Element No. | Integer | - | - |
| 2 | ECC | Eccentricity | Real | 0 | - |
| 3 |
ECCEN_VERT _LOAD |
Eccentricity of Vertical Loads to Consider Cant (Eurocode Only) |
Real | 0 | - |
| 4 | FACT |
Factor (Korea, AASHTO Standard, Taiwan code Only) |
Real | - | - |
| 5 | CENT_F |
Centrifugal force factor (AASHTO LRFD Only) |
Real | - | - |
| 6 | Span Start |
Span Start (Korea, AASHTO Standard, AASHTO LRFD, PENNDOT, China, Taiwan , Australia, Poland code Only) |
Select | false | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | - | Create Lane Items of Traffic Line Lanes | Object | - | Traffic Line Lanes |
5. APIマニュアル参照リンク
