[MIDAS GH] 2024 Release Note V.2.0

[問題]
更新されたコンポーネントを毎回実行する必要があり、操作が煩雑でした。

[変更内容]
同じ種類のAPIをまとめて処理するコンポーネントと、APIを一括実行するコンポーネントを追加しました。
これにより、モデル作成後に変数を変更するたびにコンポーネントが再実行されることや、各コンポーネントのAPI処理速度の違いによってAPI実行が中断される問題を防止できます。

[注意]

データ処理方法の変更に伴い、モデル生成用コンポーネントであるNode、Beam、Plate、およびSolidコンポーネントの仕様が変更されました。
従来は、ビームのモデリング情報を一括で取得していましたが、現在はノード情報と要素情報を個別に取得できるように変更されています。
これは、最終的にBuilderコンポーネントでAPIを実行する際に、各要素のNode情報およびElement情報を個別に制御できるようにするためです。
また、各NodeおよびElementに対して、ユーザーが任意の番号を割り当てられるように変更されました。

これに伴い 変更後は以下の点が変更されます。.
1) 既存の接続済み要素を再接続する必要があります。
既存のコンポーネント構成は、 入力： ①MATL ②SECT ③LINE 出力： ⓐBeam
でした。 一方、変更後のコンポーネント構成は、 入力： ①Element No. ②Node No. ③MATL ④SECT ⑤LINE 出力： ⓐNode ⓑBeam



これは、ユーザーが今後APIを使用する際に、Builderコンポーネント上でNodeを自然に生成した後、Beamを生成できるようにするための変更です。
そのため、既存ファイルを使用する場合は、要素を生成するコンポーネントの接続を再度行う必要があります。

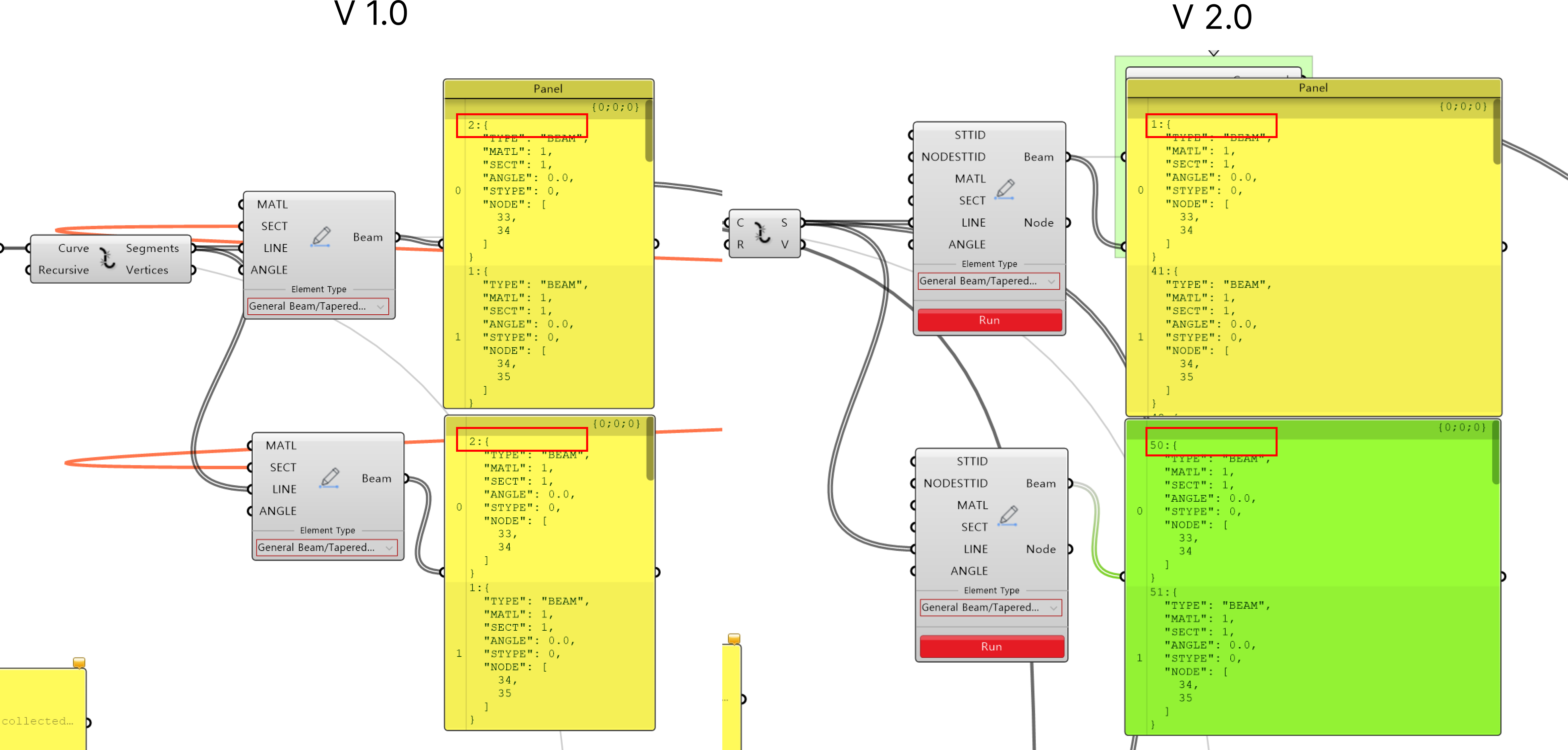

2) 内部に保存されているモデル情報を削除する必要があります。
従来のコンポーネントでは、接続時にAPIが自動実行され、モデルデータ（DB）がコンポーネント内部に即時保存されていました。
しかし、コンポーネントをコピーして使用した場合、内部に保存されたDBも複製されます。また、アップデート後はAPIボタンを押して実行する方式に変更されたため、DBがコンポーネント内部に蓄積され続け、コンポーネントをコピーした場合でもDBが自動的に更新される問題が発生します。そのため、既存ファイルではコンポーネント内部に保存されているモデル情報を削除する必要があります。



（コンポーネントUIが一部変更されました。）

これにより、既存のDB情報をそのまま使用した場合、1回でもモデリングに変更が加えられると、既存のDBとの競合が発生する可能性があります。

そのため、 既存の内部DBをすべて削除する必要があります。

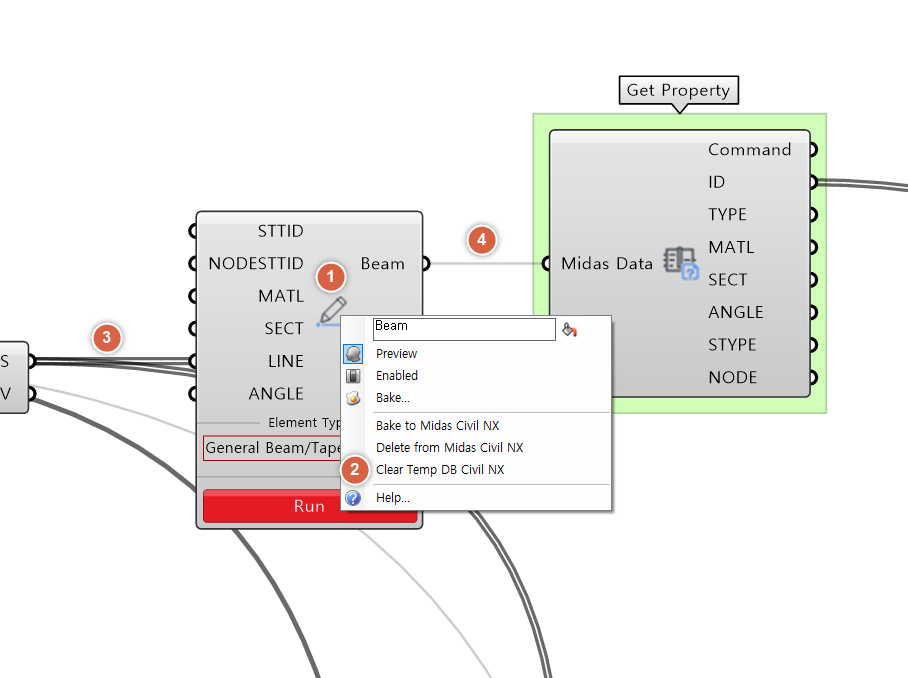

手順は以下のとおりです。
a. アイコンを右クリック
b. Clear Temp DB Civil NX をクリック
c. 新しい入力接続を設定
d. 新しい出力接続を設定
