概要

本プラグインを使用すると、鉄筋面積に基づいてさまざまな直径の鉄筋間隔を確認できます。

設計実務では、鉄筋径の変更を検討することがよくあります。

この場合、既存の鉄筋径によって規定される間隔を新しい鉄筋径に合わせて変更する必要があります。鉄筋の面積に基づいて間隔を再計算すれば、設計プロセスの効率を上げることができます。

rebar spacing_00.png

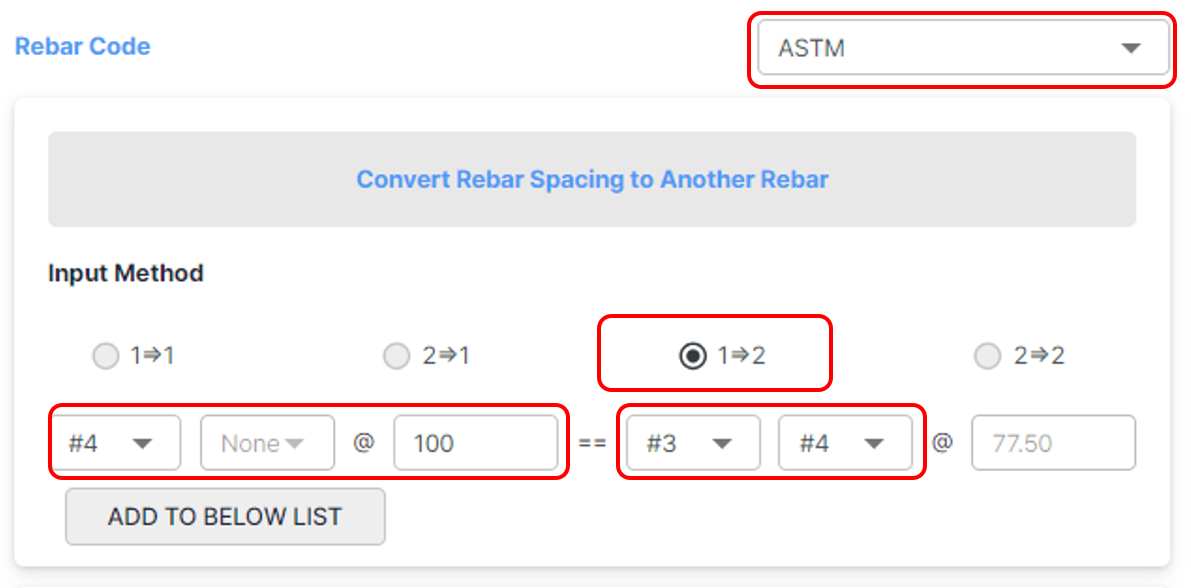

例えば、#4@100 の鉄筋間隔を #3 と #4 の両方を含むように変更するには、以下の情報を入力して新しい間隔を決定します。

鉄筋の規格を「ASTM」に設定し、入力方法を「1=>2」を選択します。これは、「#4」鉄筋（1本）を「#3+#4」鉄筋（2本）に変更するためです。

変更前の鉄筋サイズを「#4」、変更前の間隔を「100」に設定し、変更後の鉄筋サイズを「#3」と「#4」に設定します。

rebar spacing_01.png

すると、「After Rebar Spacing」が自動的に計算されます（#3+#4@77.5）。

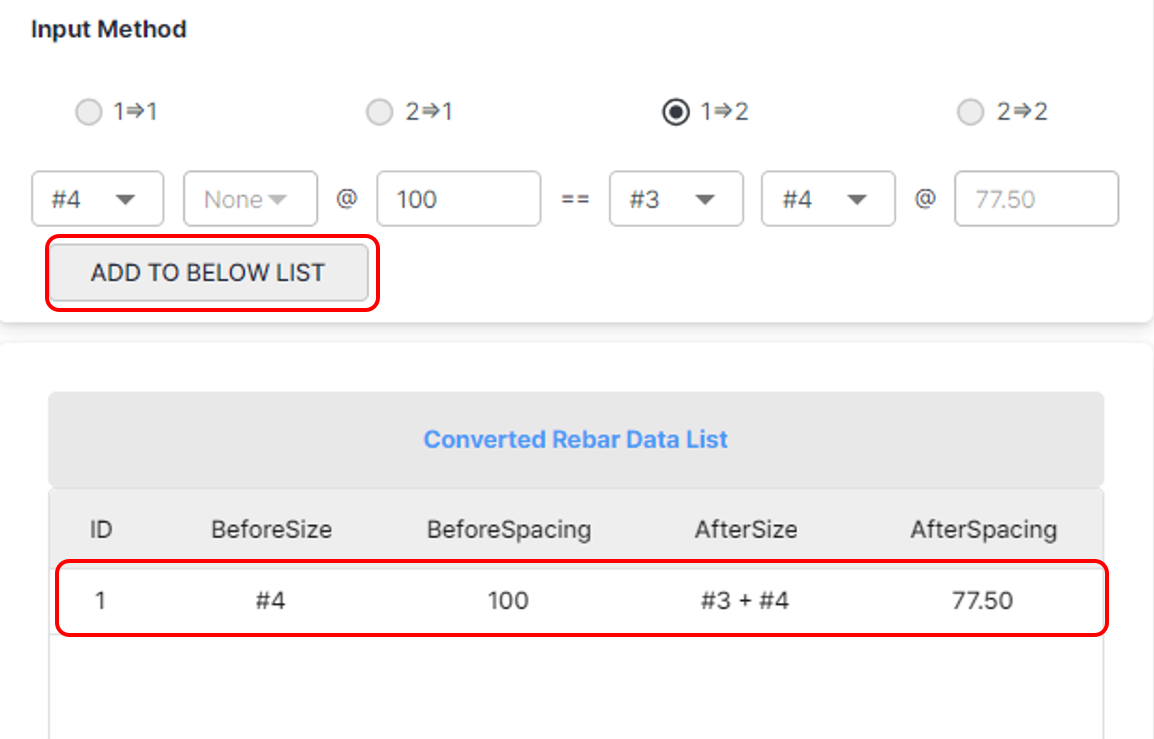

「ADD TO BELOW LIST」ボタンをクリックすると、結果をリスト形式で確認できます。

rebar spacing_02.png

鉄筋間隔の検証：

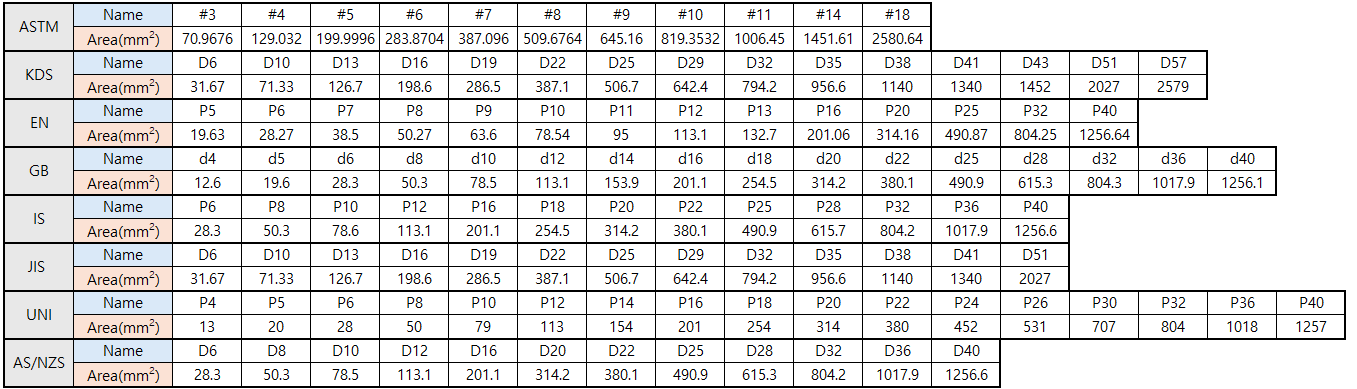

サポートする鉄筋規格 :

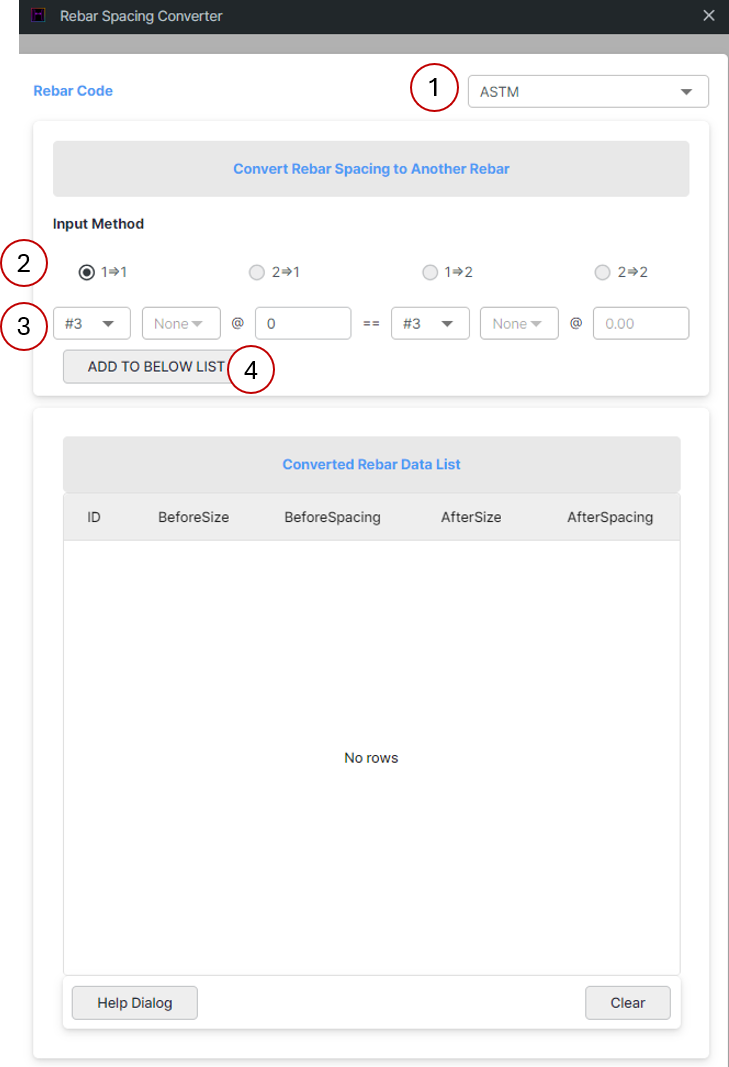

入力方法 : 入力方法に応じて、次のように設定されます。

入力方法 1 : 鉄筋のサイズを１つ入力

入力方法 2 : 鉄筋のサイズを2つ入力

鉄筋間隔の変換プラグインを使用して、さまざまな直径の鉄筋を変換し、同じ面積に基づいて鉄筋間隔を確認します。
