荷重組合せの影響評価

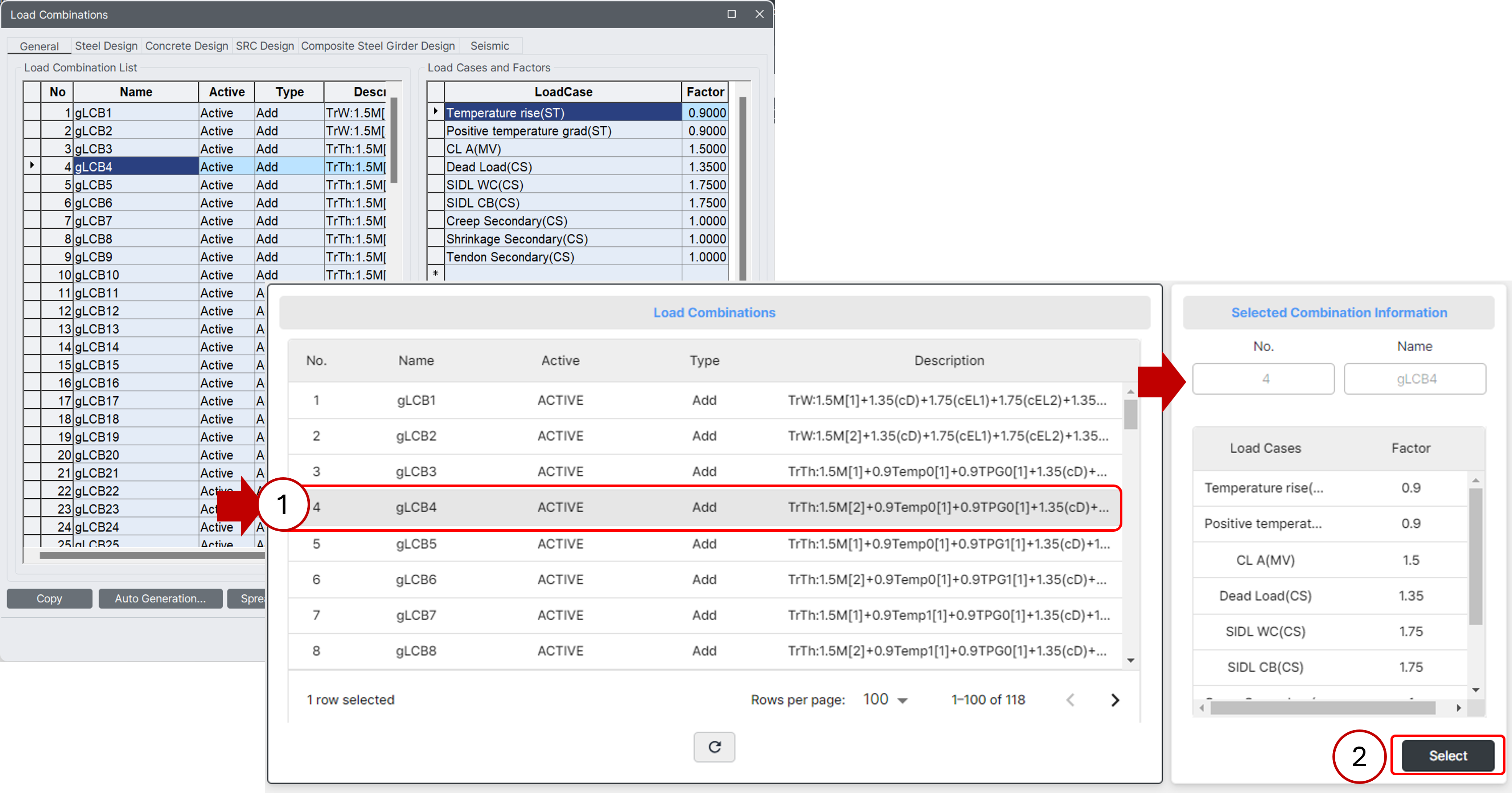

1. プラグインを起動し、荷重組み合わせリストから対象の組み合わせを選択します。

2. 選択した荷重組み合わせを確認し、「Select」ボタンをクリックして次へ進みます。

荷重組合せの確認

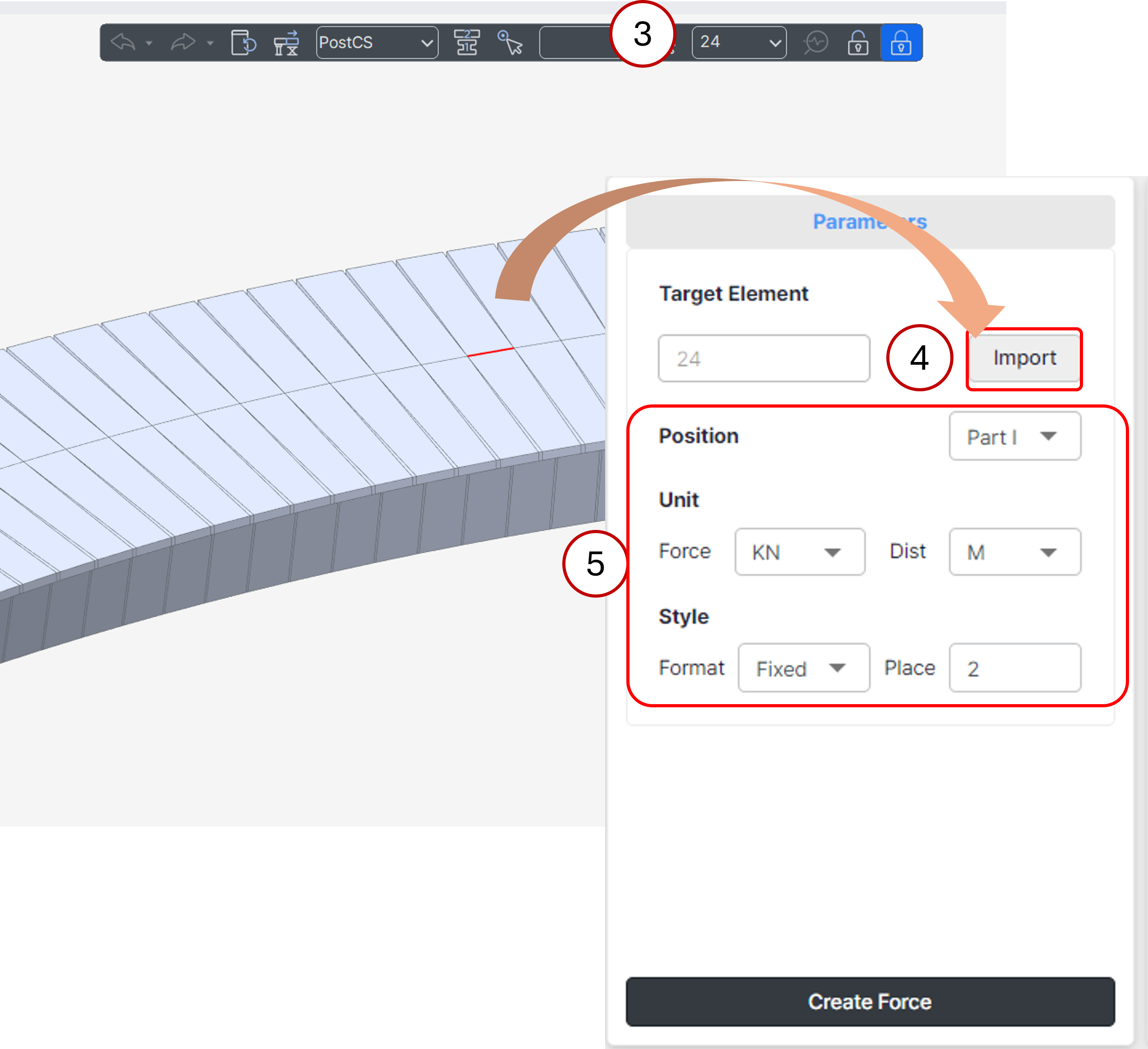

3. モデルビューで確認したい要素を選択します

4. プラグイン内で「Import」ボタンを押して選択内容を保存します。

5. 部材力の出力位置、単位、スタイルを設定します。

荷重ケースの確認

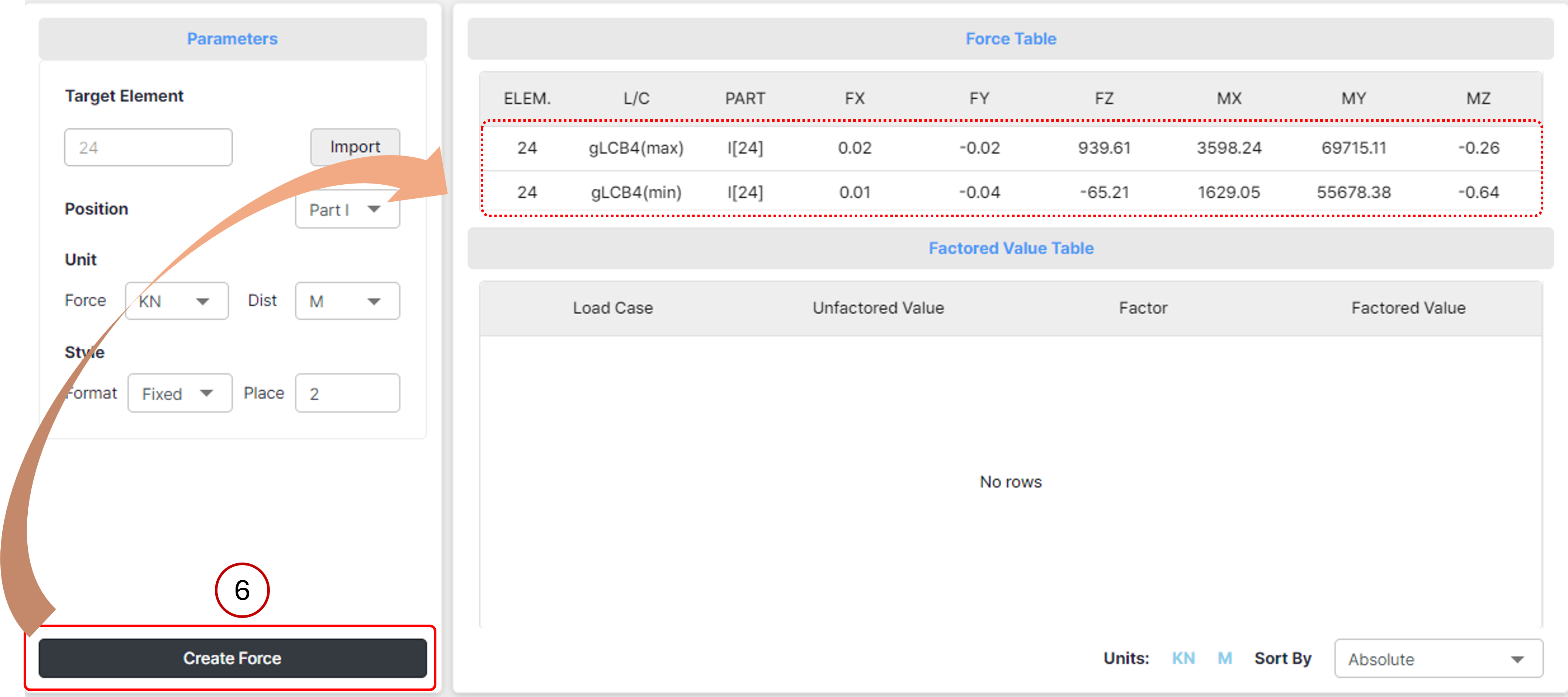

6. 「Create Force」ボタンを押すと、選択した荷重組み合わせに対する部材力データが生成され、右側の「Force Table」に表示されます。一部の場合、移動荷重ケースが含まれていると、最大値および最小値のケースが同時に表示されることがあります。

結果の確認

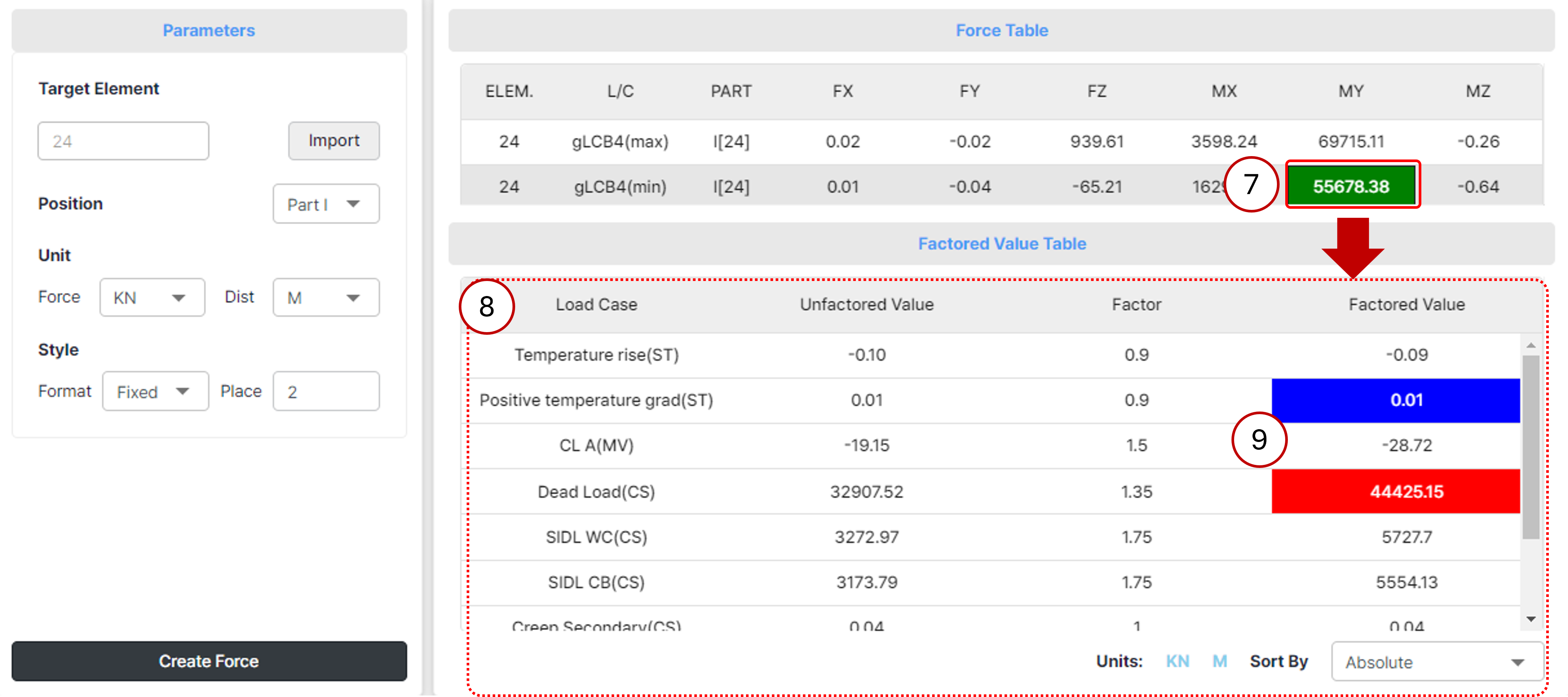

7. 荷重表（Force Table）が出力されたら、例として gLBC4(min) の My 値 を選択し、その部材力を構成する荷重効果を確認します。

8. 「Force Table」内で特定の値を選択すると、その値に寄与する各荷重ケースの無係数値(Unfactored Value)、係数(Factor)、係数適用後の値(Factored Value)が表示されます。

9. 最も不利な値は赤色で、影響が一番小さい値は青色で視覚的に示されます。「Sort by Absolute」や「Sort by Max/Min」などのソート機能を使用して、その基準に従って不利度の高い順に並び替えられます。
