人工地震波の相関係数チェック

概要

このプラグインは、MIDAS CIVIL NX において人工地震波（時刻歴関数）の相関係数を計算し、KDS（韓国設計基準）に基づく規定値との比較を行います。KDS 設計基準では、人工地震波間の相関係数は 0.16 を超えてはならないとされています。

バージョン

適用規準

特徴

• 相関係数の計算：人工地震波（時刻歴関数）間の相関係数を迅速に計算します。

• 基準値との比較：計算結果を KDS 設計基準の上限値（デフォルトで 0.16）と比較し、結果を色分けして表示します。

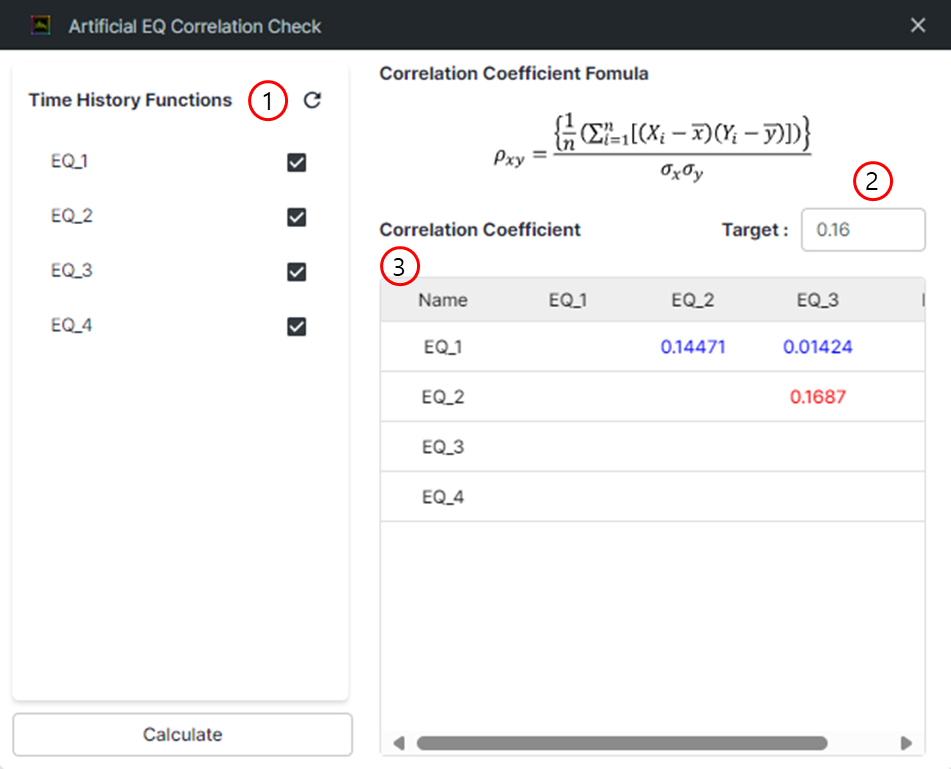

使用方法

1. 時刻歴関数の選択


   • プラグインを起動し、現在ロードされている時刻歴関数を取得します。

   • Refreshボタンをクリックして、最新の時刻歴関数を更新できます。

   • 相関係数を確認したい時刻歴関数を選択します。

2. 相関係数の上限値の設定

   • 「Correlation Coefficient Target」フィールドに、相関係数の上限値を入力します。

   • デフォルト値は 0.16 です。

3. 相関係数の計算

   • 「Calculate」ボタンをクリックして、選択した時刻歴関数間の相関係数を計算します。

   • 計算結果は、画面右下の表に表示されます。

注記

• 相関係数の計算は、KDS 17 10 00 地震設計一般基準に基づいて行われます。

• 計算結果が基準値を超えている場合、設計基準に適合しない可能性があるため、再評価が必要です。

まとめ

「Artificial Earthquake Correlation Checker」プラグインを使用することで、MIDAS Civil NX 上で人工地震波間の相関係数を迅速かつ正確に評価できます。これにより、設計基準への適合性を確認し、地震解析の信頼性を向上させることが可能です。
