概要
既存のテーパー断面の I端とJ端を入れ替えて、反対側のテーパー断面を作成します。(ローカル座標軸は同じです）バージョン
- v1.0.0 : リリース
適用規準
- 一般用途
特徴
[Symmetrical Arrangement of Tapered Sections]
上述の要素のローカル軸を合わせるため、I端とJ端を入れ替えてテーパー断面を作成します。（要素1-1／要素1-2：I端とJ端を入れ替えたテーパー断面）
本プラグインでは、対称形状の片側にテーパー断面を作成し、I端とJ端を入れ替えることで、反対側のテーパー断面を素早く生成できます。

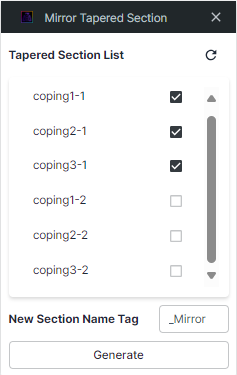

使用方法
- Tapered Section List(テーパー断面リスト)
現在登録されているテーパード断面を取得します。
更新ボタンで最新の情報に更新可能です。
ミラーリングしたい断面を選択してください。
- New Section Name Tag(新しい断面名タグ)
新しく作成される断面名の末尾につけるタグを入力します。
例：断面Aを選択した場合、新しいテーパー断面は「A_Mirror」という名前で作成されます。 - Generate(生成)
新しいテーパー断面を作成します。
注記
ミラー機能はテーパー断面に適用可能です。値入力、ユーザー定義、規格断面いずれにも対応しています。
まとめ
対称形状のテーパー断面は、本プラグインのミラー断面機能を使うことで簡単に作成できます。
