節点座標の制御

概要

本プラグインは、節点を選択するときに節点テーブルまたは節点詳細テーブルに移動する必要がなく、節点の座標を変更でき、関連作業を効率化します。

バージョン

適用規準

特徴

従来、節点の座標を変更または作成する際は、主に次の２つの方法を用いました。

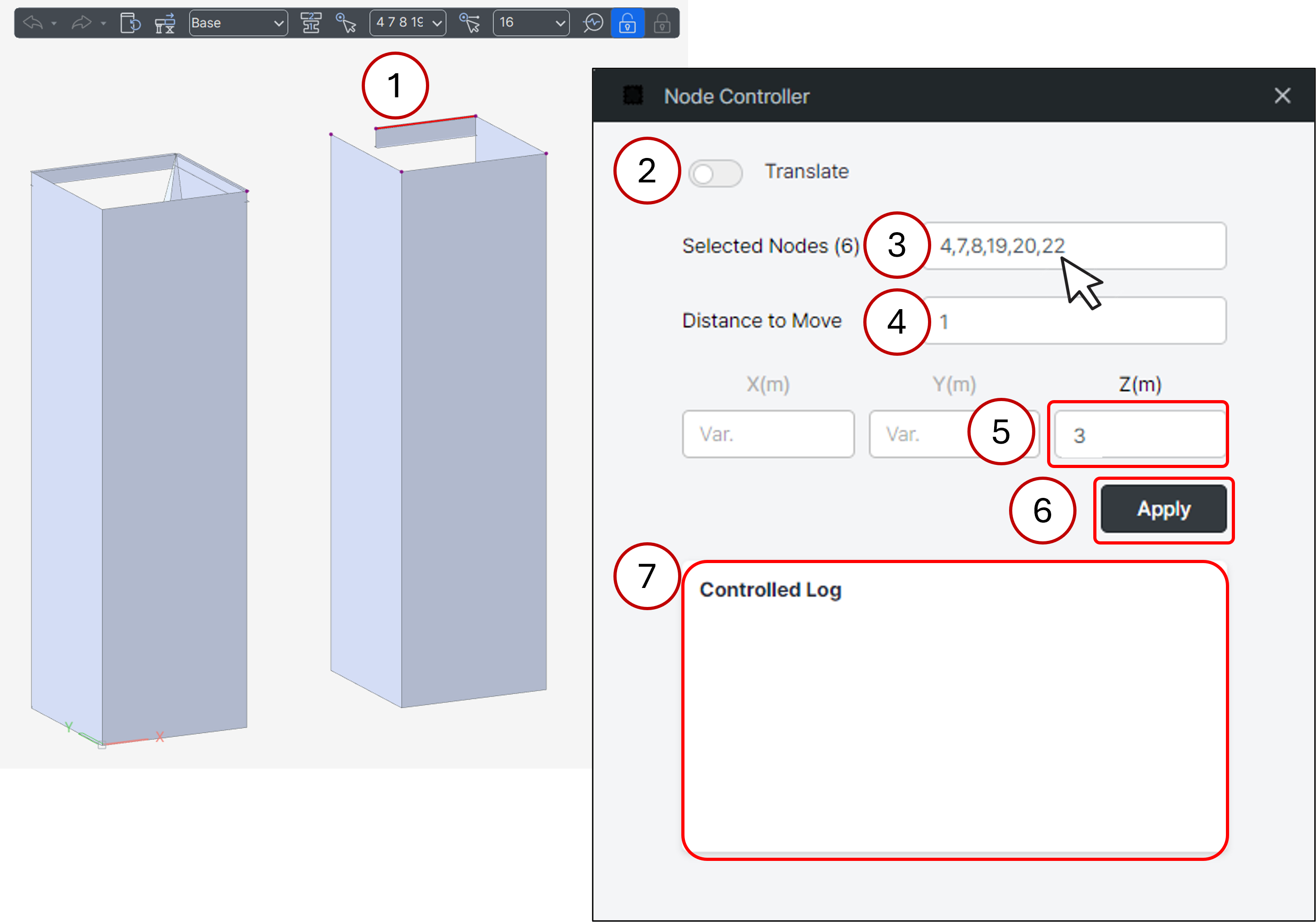

使用方法

1. 節点の選択と実行

   • 節点が選択されていない状態でプラグインを実行すると、まず節点の選択から開始されます。既に節点が選択されている場合は、その情報を直ちに読み込みます。

2. 選択範囲の作成と移動を切り替える

   • Create: 節点を移動する際に追加の節点が必要な場合に有効です。
   • Translate (Default): 節点座標を容易に移動できます。

3. 選択された節点数を括弧内に表示

   • 選択された節点の数が括弧内に表示されます。ボックスには選択された節点の番号が表示され、別の節点を選択することで変更できます。

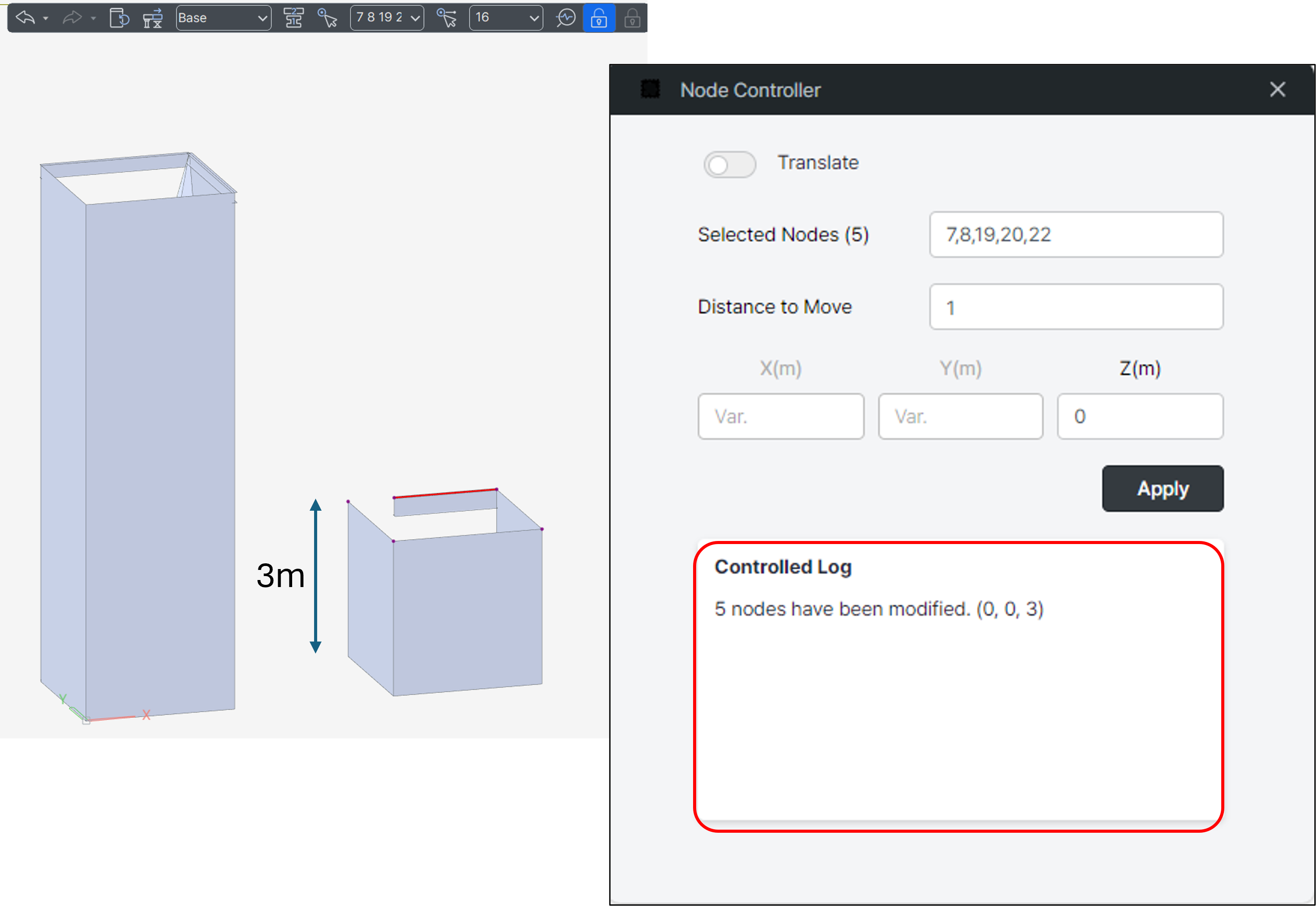

4. 節点移動距離の入力

   • X、Y、Z軸の座標ボックスの横にある矢印を使って、節点を移動させる座標値を入力します。矢印をクリックすると、指定した座標に節点が移動します。

5. 単位変換

   • 現在選択されている長さの単位（例：m、mm、cm、in、ft）に従います。選択された複数の節点のX、Y、Z軸の座標が同じである場合は、座標を変更できます。そうでない場合は「Var.」とマークされ、ブロックされます。

6. Apply  ボタン

   • 「Apply」ボタンをクリックするとプラグインが実行され、モデルデータが変更されます。

7. 選択した節点の座標を表形式で表示

   • 選択した節点の座標を表形式で表示します。節点の座標が異なる場合は、表内で変更できます。

まとめ

節点座標の制御プラグインを使用して、モデリング時に節点の座標を効率的に管理し、必要な情報にすばやくアクセスできます。
