概要
このプラグインは、プレート要素のローカルz軸を指定した参照点に向けて整列させる機能を提供します。特に円筒形状の構造物など、特定の点に対してローカル軸を整列させたい場合に有効です。
バージョン
- v1.0.0 : リリース
適用規準
- 一般用途
特徴
このプラグインを使用することで、構造物のローカル軸を特定の参照点に対して整列させることができます。
使用方法

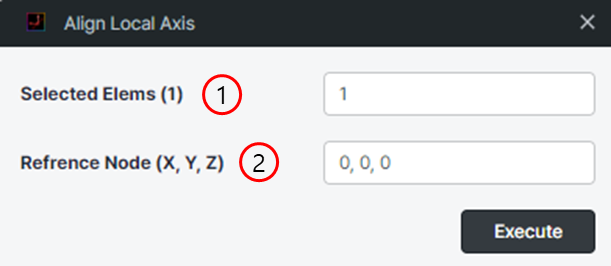

- 要素の選択 : midas Civil NXで対象となるプレート要素を選択し、プラグインウィンドウを開きます。
- 参照点の入力 : ローカルz軸を整列させたい節点の座標を入力します。選択したプレート要素のローカルz軸が、この参照点に向けて整列されます。
注記
プレート要素のローカル軸を整列させる際のロジックは以下の通りです：
-
プレート要素のローカル方向に沿った法線ベクトルを計算します。
-
プレート要素の中心から参照点へのベクトルを計算します。
-
これらのベクトル間の角度が90度未満の場合、ローカル軸の整列は行われません。
-
角度が90度を超える場合、プレート要素の向きが反転され、反対方向の軸に整列されます。
まとめ
このプラグインを使用することで、特定の要素のローカル軸を簡単に反転または整列させることが可能です。
