1. 概要
このコンポーネントは、Civil NX/GEN NXの「移動荷重ケースのサブ荷重データ」機能を操作します。入力した車両荷重クラスと車線を使用して、移動荷重ケースを作成します。移動荷重解析で使用する車両の種類、車線数、および解析方法を定義します。
「移動荷重ケースのサブ荷重データ」機能は、Civil NX/GEN NXのメインメニューから選択できます。
[Load] tab > [Moving Load(Type)] group > [Moving Load Code] Menu > [Moving Load Cases] Menu
2. Grasshopper パス
[Midas] > [Moving Load] > [Sub Load Data of Moving Load Cases]

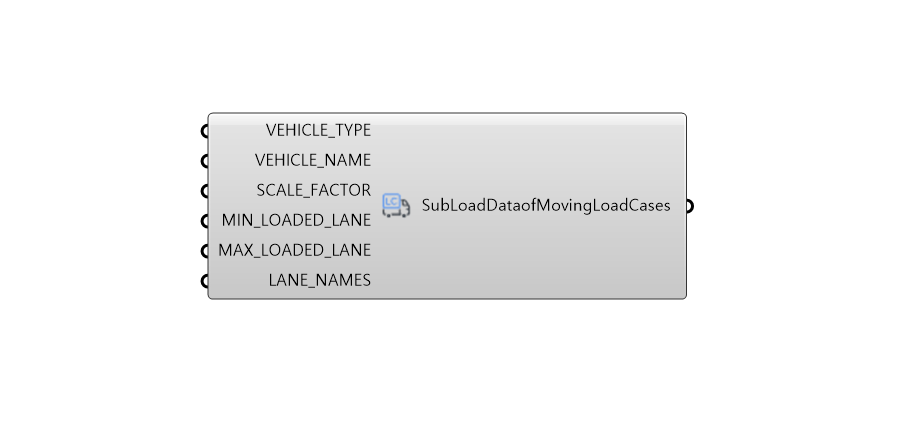

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | VEHICLE_TYPE |
Type of Vehicle Class
· Vehicle Load : "VL" |
String | - | - |
| 2 | VEHICLE_NAME | Name of Vehicle Class | String | - | - |
| 3 | SCALE_FACTOR | Scale Factor | Real | - | - |
| 4 |
MIN_LOADED _LANE |
Min. Number of Loaded Lane | Integer | - | - |
| 5 |
MAX_LOADED _LANE |
Max. Number of Loaded Lane | Integer | - | - |
| 6 | LANE_NAMES | Selected Lane | String | - | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | - | Create Sub Load Data of Moving Load Cases | Object | - |
Moving Load Cases
· KSCE-LSD15 |
5. APIマニュアル参照リンク
