概要

このプラグインは、SPACE GASS .txt を Civil NX のモデルデータに読み込むために使用され、SPACE GASS ファイルを Civil NX に直接読み込むことができます。

本プラグインは、SPACE GASS モデルファイルをCivil NX に効率的に読み込みます。

材料や断面に関するデータ、要素や節点データなどの形状データ、境界条件や荷重データなどを自動変換することで、元のデータとの整合性を維持し、制度良いシミュレーションを実現します。

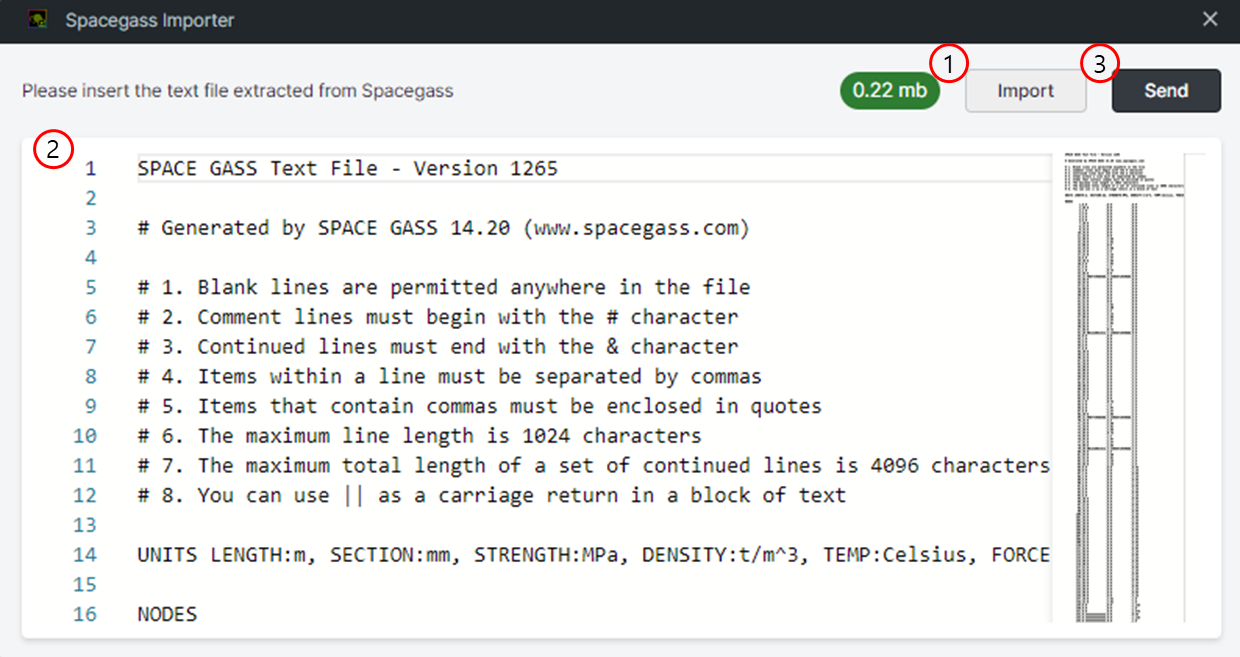

「Import」ボタンをクリックします。
SPACE GASS txt ファイルを読み込みます。読み込みできるのは、テキスト形式の SPACE GASS ファイルのみであることに注意してください。
SPACE GASS テキストファイルを確認します。
SPACE GASS モデル情報を表示します。(読み取り専用エディター)
「Send」ボタンをクリックします。
CIVIL NX モデルデータを生成します。

SPACE GASS の以下のデータは MIDAS CIVIL NX に変換できます。

各データの SPACE GASS から CIVIL NX への変換を以下に示します。

MATERIAL/SECTION

材料、断面情報はユーザー定義と互換性を持ちます。

NODE

SPACEGASS と CIVIL NX の全体座標系の違いにより、次のように座標変換されます。

ELEMENT

以下の要素タイプと互換性を持ちます。

BOUNDARY CONDITION

境界条件のうち、互換性のあるデータを以下に示します。

SPACE GASS の以下のデータは、CIVIL NX に変換できます。

LOADCASE

対応する荷重タイプは以下の通りです。

SPACE GASSS データの変換 を使用すると、モデル情報を MIDAS CIVIL NX に素早く読み込めます。
