1. 概要
このコンポーネントは、Civil NXの『Tendon Profile Item（緊張材プロファイル項目）』機能を操作します。要素の長さ方向に沿った緊張材の配置形状を定義します。緊張材プロファイルは、緊張材固有の座標系を基準として作成し、その後、要素に対する相対位置として配置します。
Tendon Profile Item（緊張材プロファイル項目）機能は、Civil NXのメインメニューから選択します。
[Load] Tab > [Prestress] Tab > [Prestress Loads] Group > [Tendon Profile] Menu > [Tendon Profile]
2. Grasshopper パス
[Midas] > [Prestress] > [Tendon Profile Item]

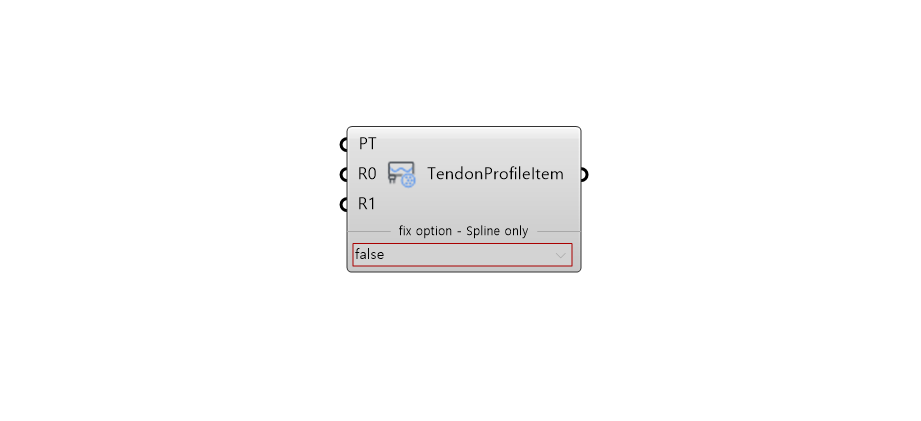

3.コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | PT | Coordinate | Object | - | Point |
| 2 | R0 | Radius Y | Real | 0 | - |
| 3 | R1 | Radius Z | Real | 0 | - |
| 4 | fix Option | Fix Option | Select | false | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | TDNA | Create Tendon Profile Item | Object | - | 3D Spline Tendon Profile |
5.APIマニュアル参照リンク
