1. 概要
このコンポーネントは、Civil NX/GEN NXの Tendon・プレストレス機能を操作します。選択したTendonに作用させるプレストレス荷重を定義します。
「Tendon Prestress」機能は、Civil NX/GEN NXのメインメニューから選択できます。
[Load] Tab > [Prestress] Tab > [Prestress Loads] Group > [Tendon Prestress] Menu
2. Grasshopper パス
[Midas] > [Prestress] > [Tendon Prestress]

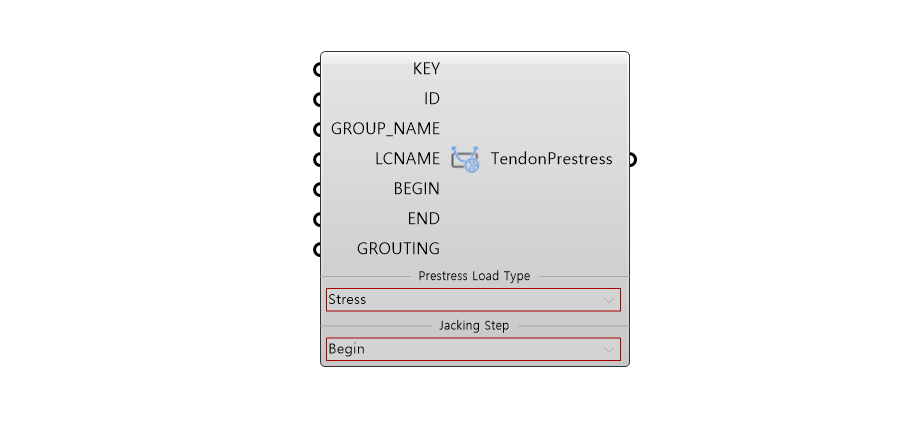

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | KEY | Tendon Profile Number | Integer | 1 | - |
| 2 | ID | Serial Number | Integer | 1 | - |
| 3 | GROUP_NAME | Load Group Name | String | - | - |
| 4 | LCNAME | Load Case Name | String | - | - |
| 4 | BEGIN | Jaking Force at Begin | Real | - | - |
| 4 | END | Jaking Force at End | Real | - | - |
| 4 | GROUTING | Grouting Stage | Integer | 0 | - |
| 4 | Prestress Load Type | Prestress Load Type | Select | Stress | - |
| 4 | Jacking Step | Jacking Step | Select | Begin | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | TDPL | Create Tendon Prestress | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
