1. 概要
このコンポーネントは、Civil NXの施工段階用時間荷重機能を実行します。
隣接部材との時間依存材料特性の差異を反映するため、特定の部材に時間荷重を作用させます。
C.S.用時間荷重機能は、Civil NXのメインメニューから選択できます。
[Load] Tab > [Construction Stage] Tab > [Construction Stage Data] Group > [C.S Loads] Menu > [Time Loads for Construction Stage] Menu
2. Grasshopperパス
[Midas] > [Construction Stage] > [Time Loads for C.S]

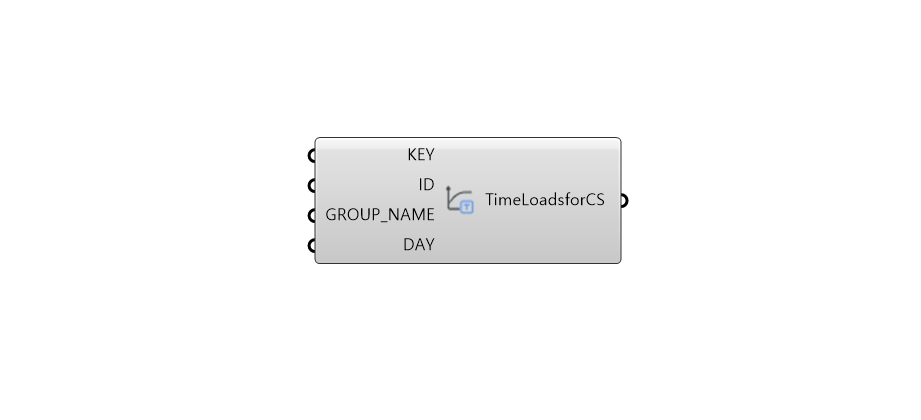

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 | KEY | Element No. | String | - | - |
| 2 | ID | Serial Number | Integer | 0 | - |
| 3 | GROUP_NAME | Load Group Name | String | - | - |
| 4 | DAY | Time Loads | Real | - | - |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | TMLD | Create Time Loads for C.S | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
Time Loads for Construction Stage
