沈下荷重ケース

1. 概要

このコンポーネントは、Civil NXの沈下荷重ケース機能を実行します。
支点沈下解析用の沈下荷重ケースを入力します。



沈下荷重ケース機能は、Civil NXのメインメニューから選択できます。
[Load] tab > [Settlement] tab > [Settlement Analysis Data] Group > [Settlement Load Cases] Menu



2. Grasshopperパス



[Midas] > [Loads] > [Settlement Load Cases]

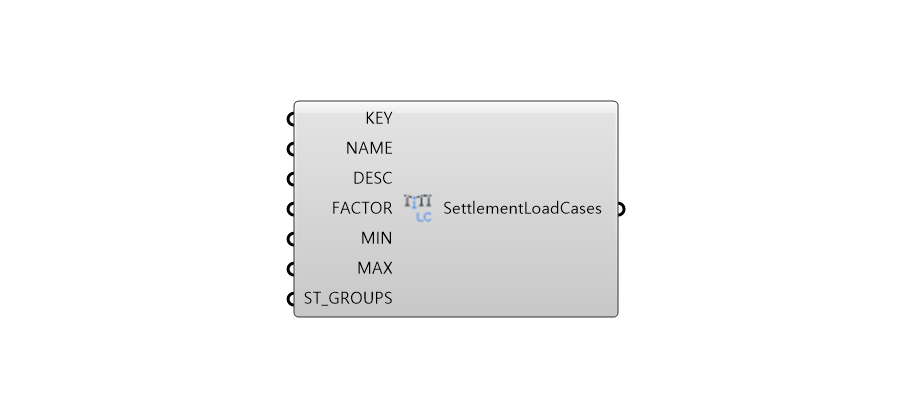

3. コンポーネント画像

4. 入力／出力値



• 入力データ

Index	Name	Description	Type	Default	Previous Component
1	KEY	Settlement Load Case ID	Integer	-	-
2	NAME	Settlement Load Case Name	String	-	-
3	DESC	Description	String	-	-
4	FACTOR	Scale Factor	Real	-	-
2	MIN	min. number of support settlement groups	Integer	-	-
3	MAX	Max. number of support settlement groups	Integer	-	-
4	ST_GROUPS	Node List	String	-	-



• 出力データ

Index	Command	Description	Type	Method	Next Component
1	SMLC	Create Settlement Load Cases	Json	PUT/DELETE	-





5. APIマニュアル参照リンク

Settlement Load Cases

---
